＝零配件＝

＝塑膠管插心接頭＝

Ｉ型（管插心 x 外牙）

Ｌ型（管插心 x 外牙）
圖示 品名 規格 材質 產線 備註
管插心 PT外牙 總長
　PFT-1044B 2分 2分 　 Nylon #49 / n 最大外徑
6.8mm

溝外徑
6.4mm

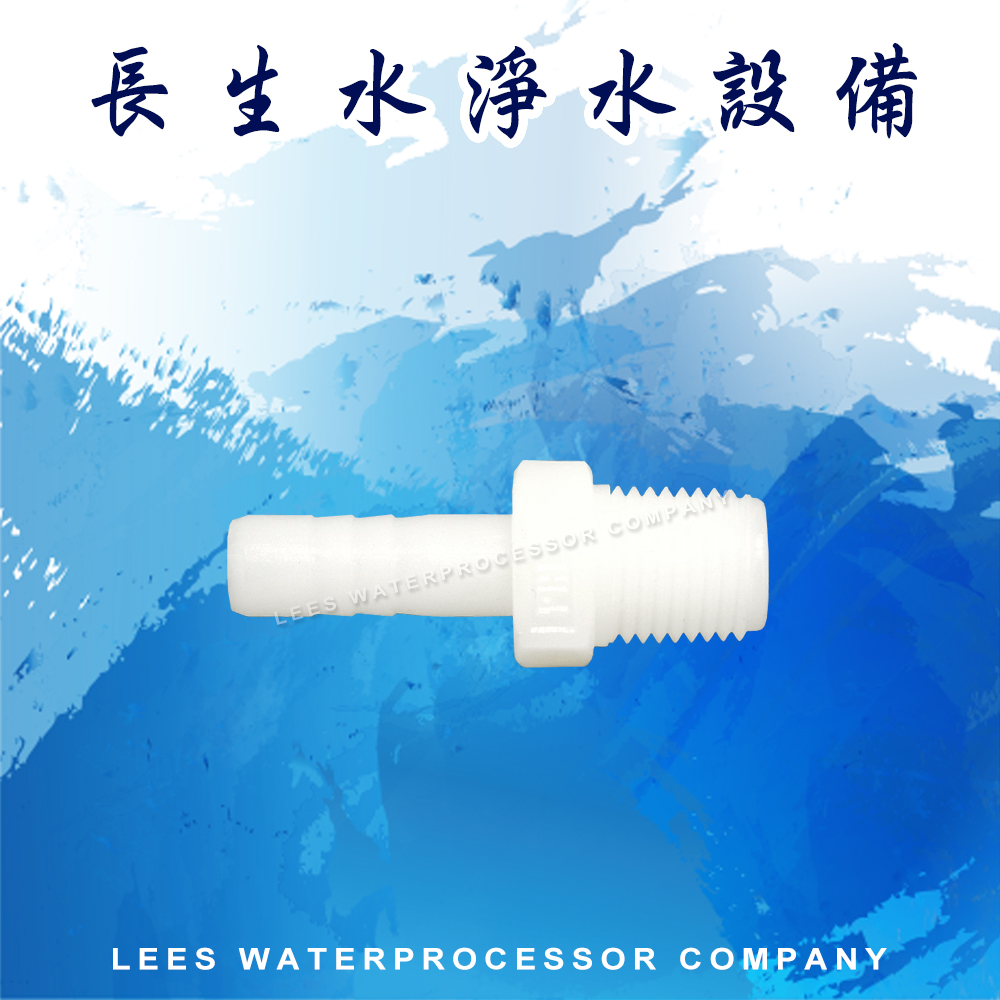

　PFT-1054B 2分半 2分 　 Nylon #49 / y 最大外徑
8.5mm

溝外徑
7mm

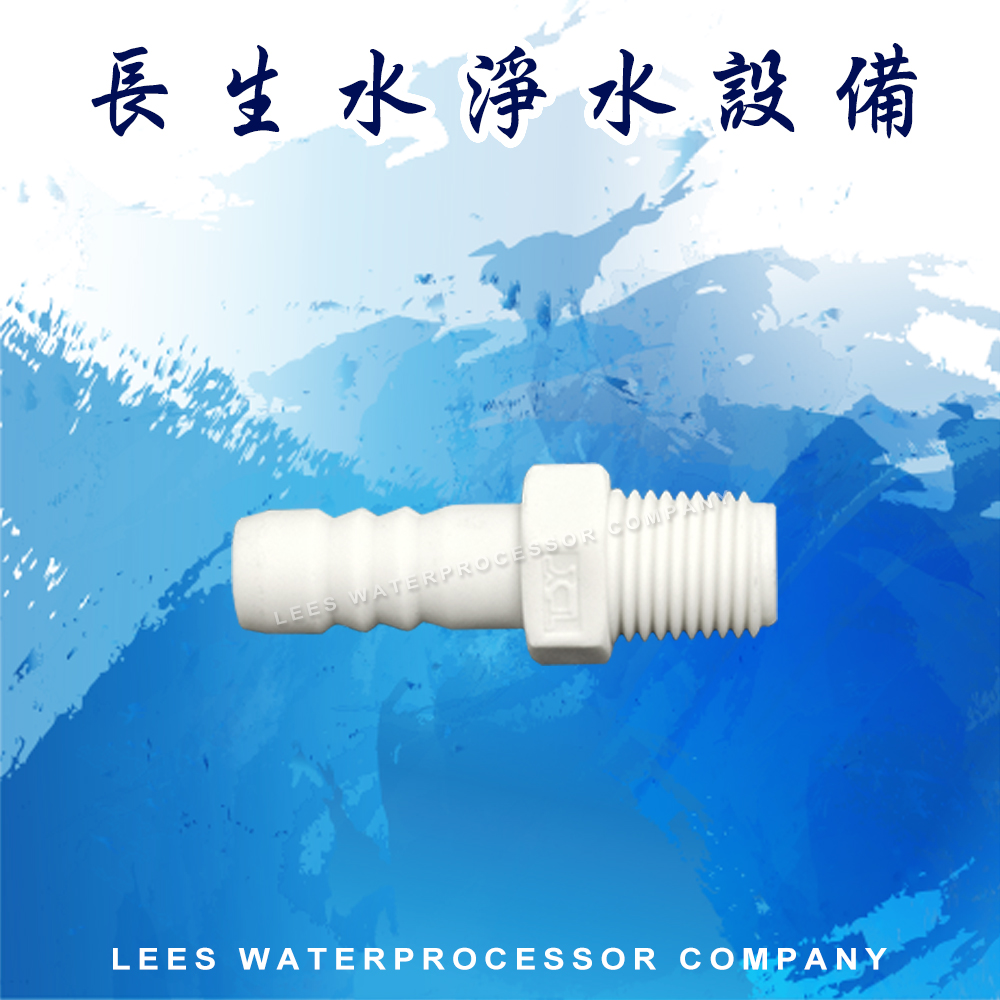

　PFT-1064B 3分 2分 　 Nylon #49 / y 最大外徑
10.3mm

溝外徑
9.8mm
　PFT-1046B 2分 3分 　 Nylon #49 / n 最大外徑
6.8mm

溝外徑
6.4mm

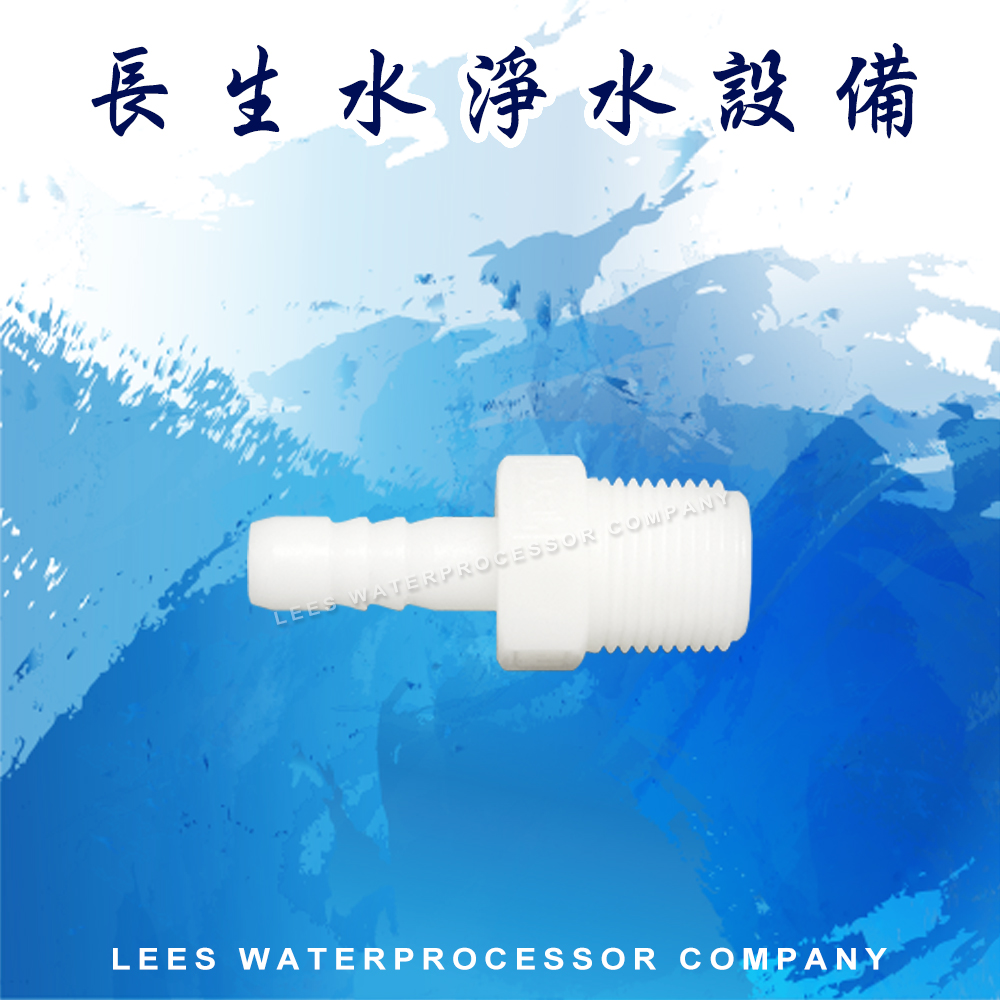

　PFT-1056B 2分半 3分 　 Nylon #49 / y 最大外徑
8.5mm

溝外徑
7mm

　PFT-1066B

 3分 3分 　 Nylon #49 / y 最大外徑
10.3mm

溝外徑
9.8mm

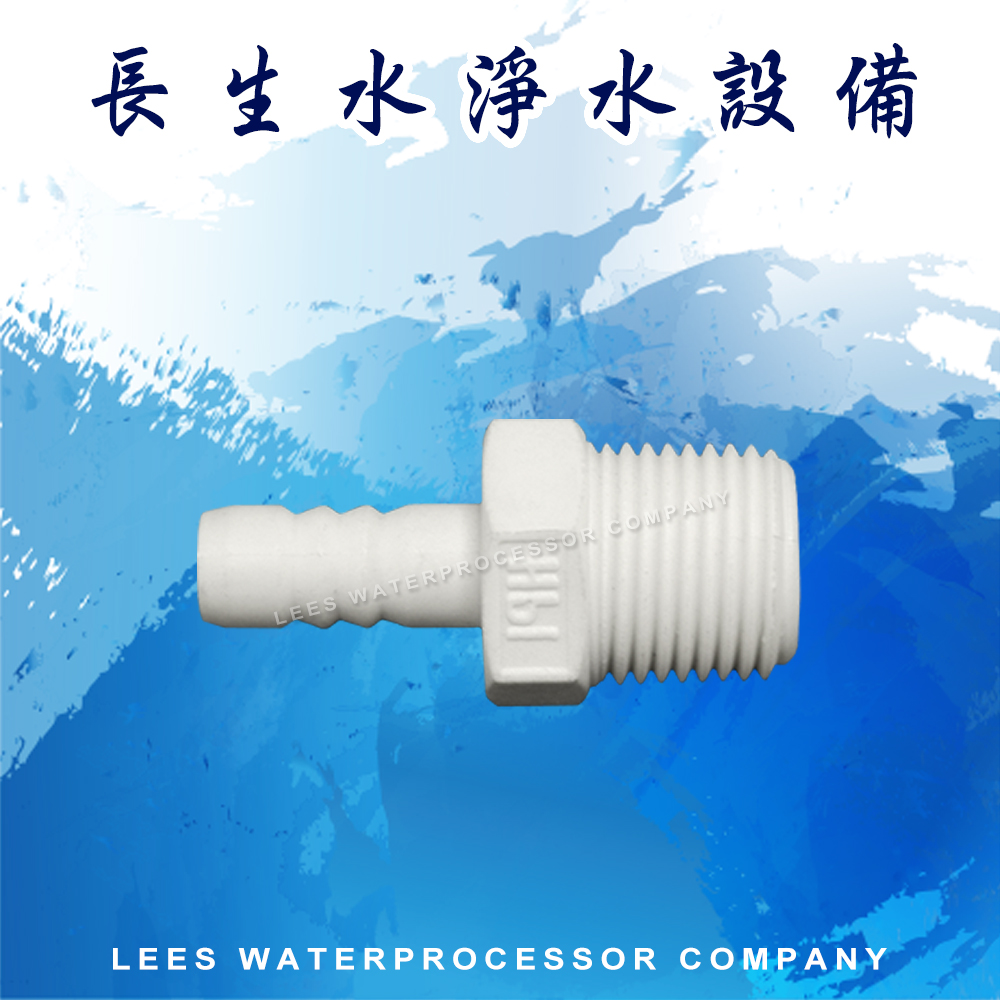

　PFT-1068B

 3分 4分 　 Nylon #49 / y 最大外徑
10.3mm

溝外徑
9.8mm

　PFT-1088B

 4分 4分 　 Nylon #49 / y 最大外徑
13mm

溝外徑
12mm　

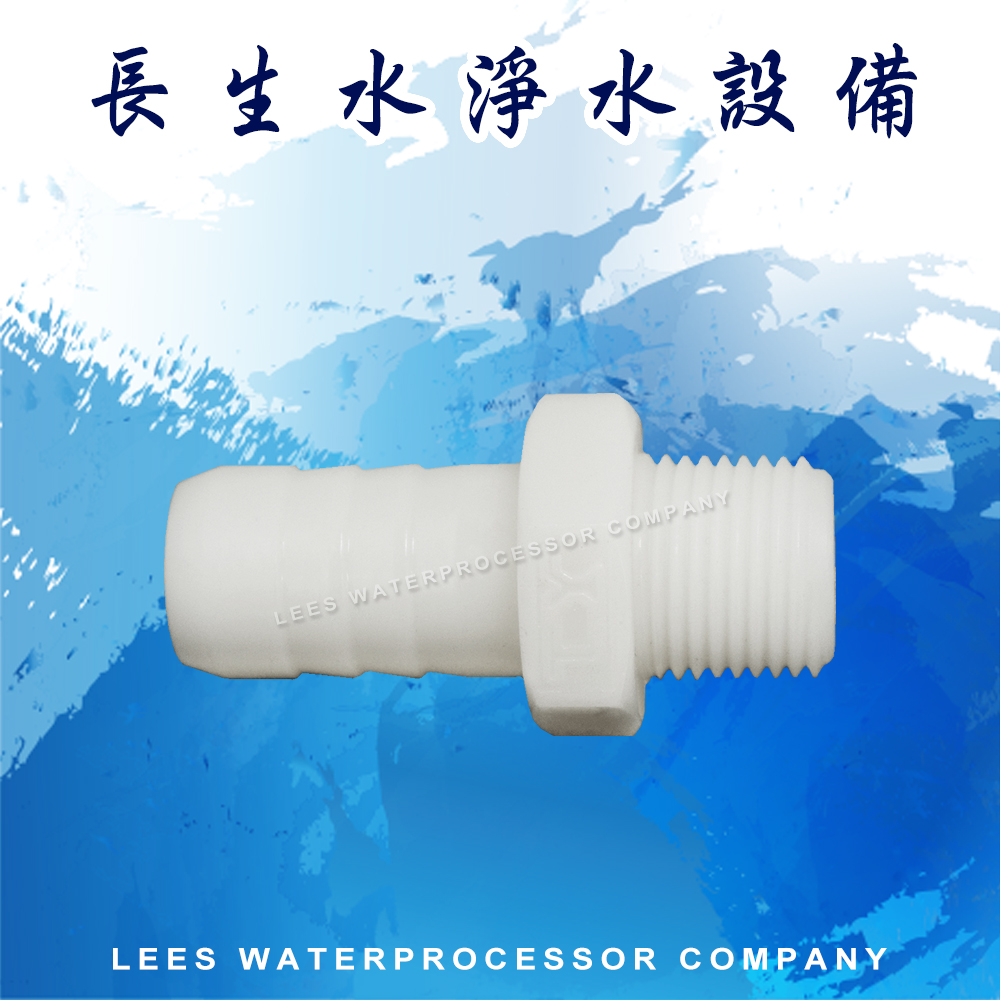

　PFT-10128B 6分 4分 　 Nylon #49 / y 最大外徑
203mm

溝外徑
18.8mm
圖示 品名 規格 材質 產線 備註
管插心 PT外牙 總長
　PFT-4044B 2分 2分 　 Nylon #49 / n 最大外徑
6.8mm

溝外徑
6.4mm

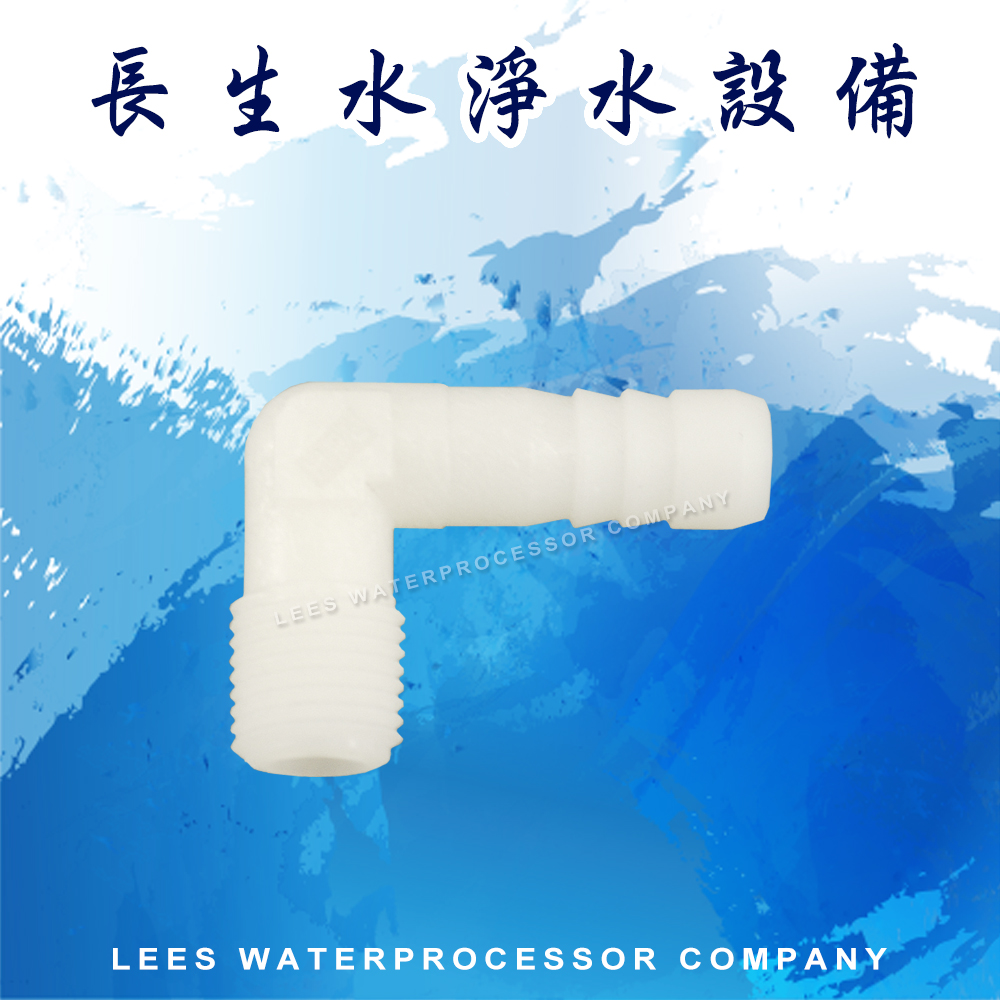

　PFT-4054B 2分半 2分 　 Nylon #49 / y 最大外徑
8.5mm

溝外徑
7mm

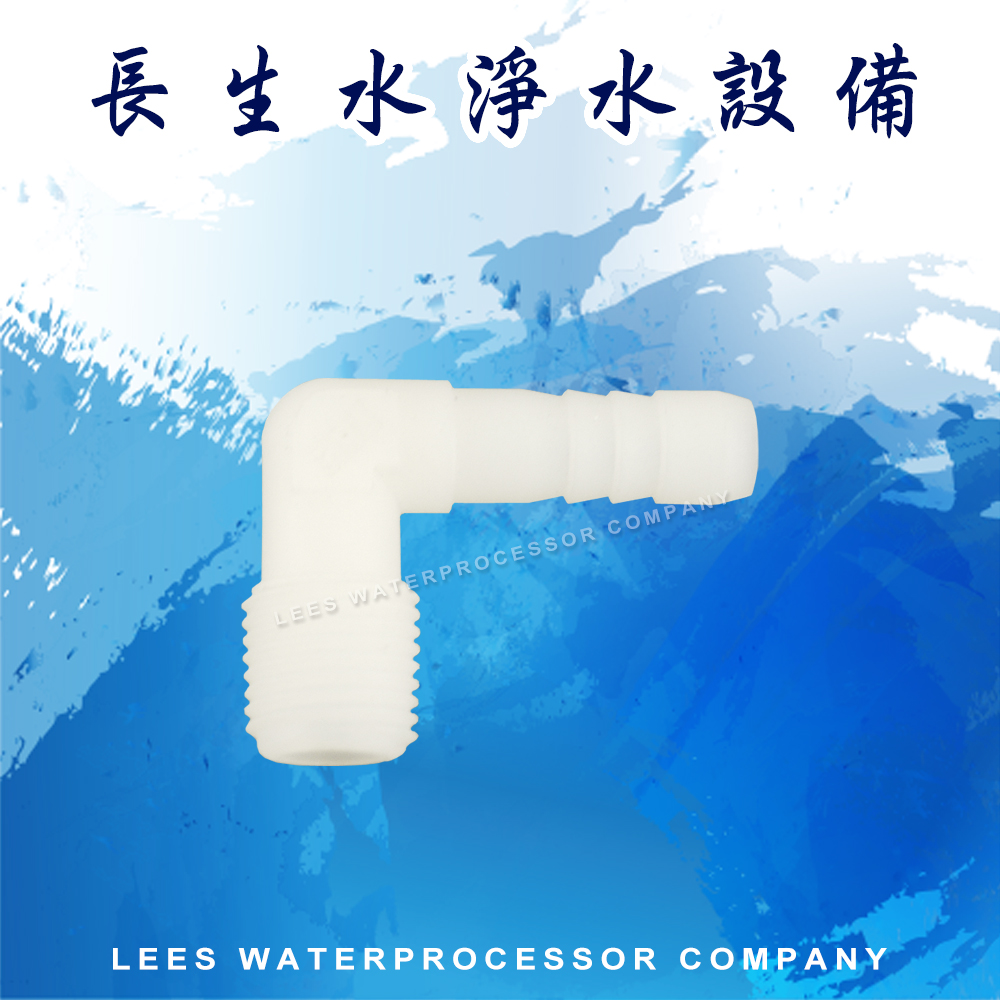

　PFT-4064B 3分 2分 　 Nylon #49 / y 最大外徑
10.3mm

溝外徑
9.8mm
　PFT-4046B 2分 3分 　 Nylon #49 / n 最大外徑
6.8mm

溝外徑
6.4mm

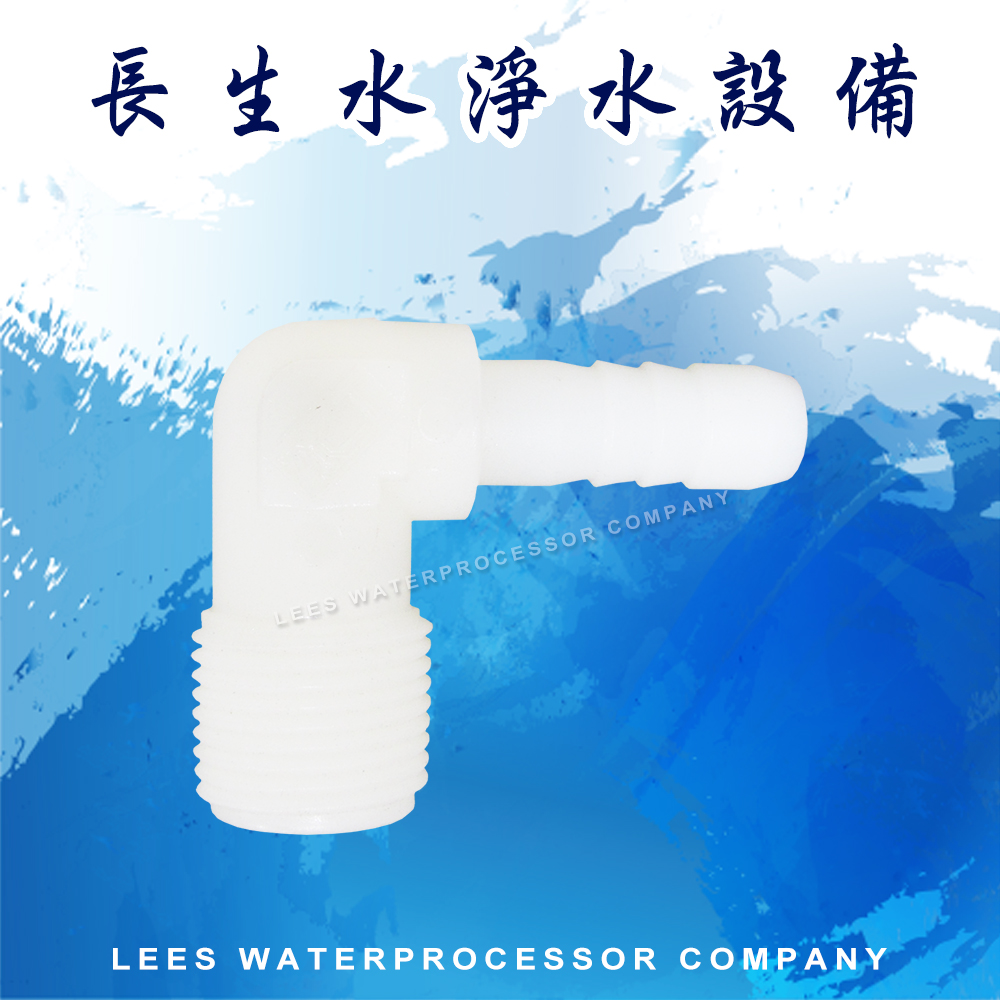

　PFT-4056B 2分半 3分 　 Nylon #49 / y 最大外徑
8.5mm

溝外徑
7mm

　PFT-4066B

 3分 3分 　 Nylon #49 / y 最大外徑
10.3mm

溝外徑
9.8mm

　PFT-4068B

 3分 4分 　 Nylon #49 / y 最大外徑
10.3mm

溝外徑
9.8mm
　PFT-4088B 4分 4分 　 Nylon #49 / n 最大外徑
10.3mm

溝外徑
9.8mm
　PFT-40128B 6分 4分 　 Nylon #49 / y 最大外徑
203mm

溝外徑
18.8mm

 Ｌ型（管插心 x 管插心）

 ㄒ型（管插心 x 管插心）
圖示 品名 規格 材質 產線 備註
管插心 管插心 總長

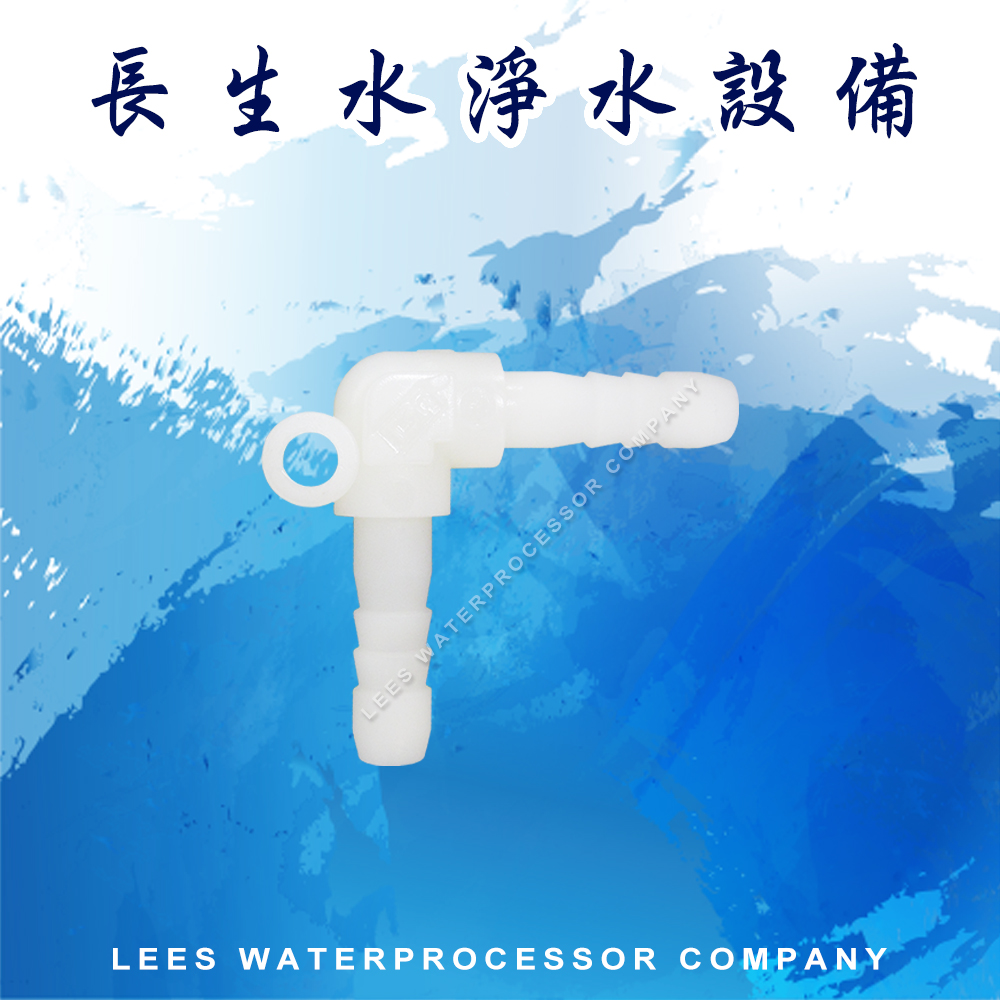

　PFT-5044B 2分 2分 　 Nylon #49 / y 最大外徑
6.8mm

溝外徑
6.4mm

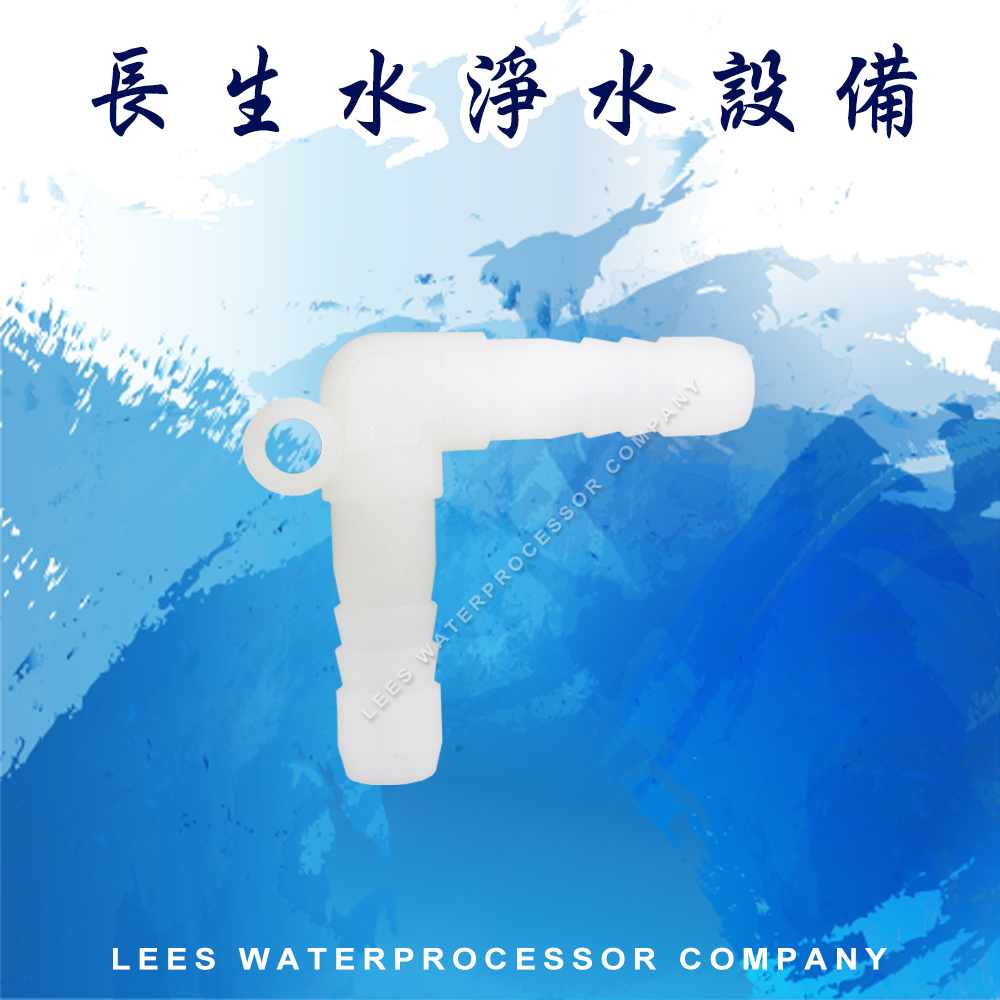

　PFT-5055B 2分半 2分半 　 Nylon #49 / y 最大外徑
8.5mm

溝外徑
7mm

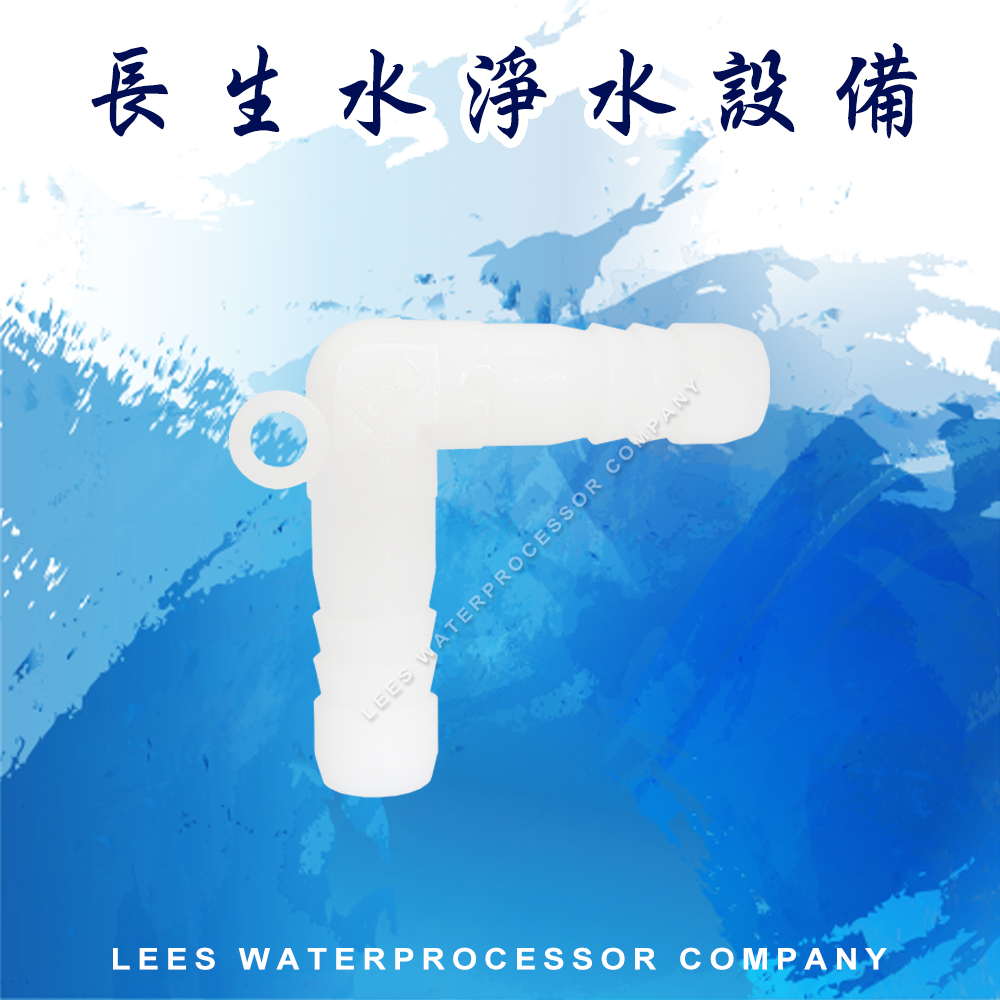

　PFT-5066B 3分 3分 　 Nylon #49 / y 最大外徑
10.3mm

溝外徑
9.8mm
　PFT-5088B 4分 4分 　 Nylon #49 / n 最大外徑
13mm

溝外徑
12mm　
圖示 品名 規格 材質 產線 備註
管插心 管插心 總長

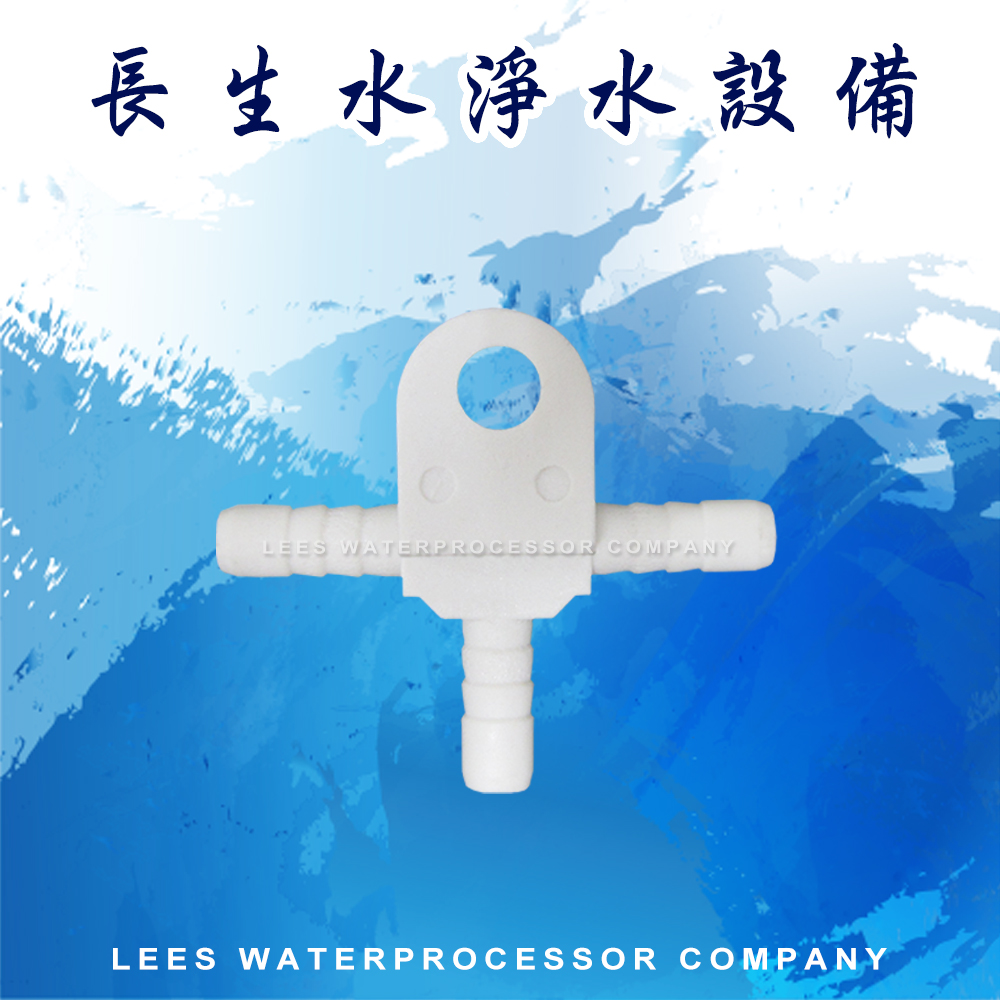

　PFT-7044B 2分 2分 　 Nylon #49 / y 最大外徑
8.5mm

溝外徑
7mm

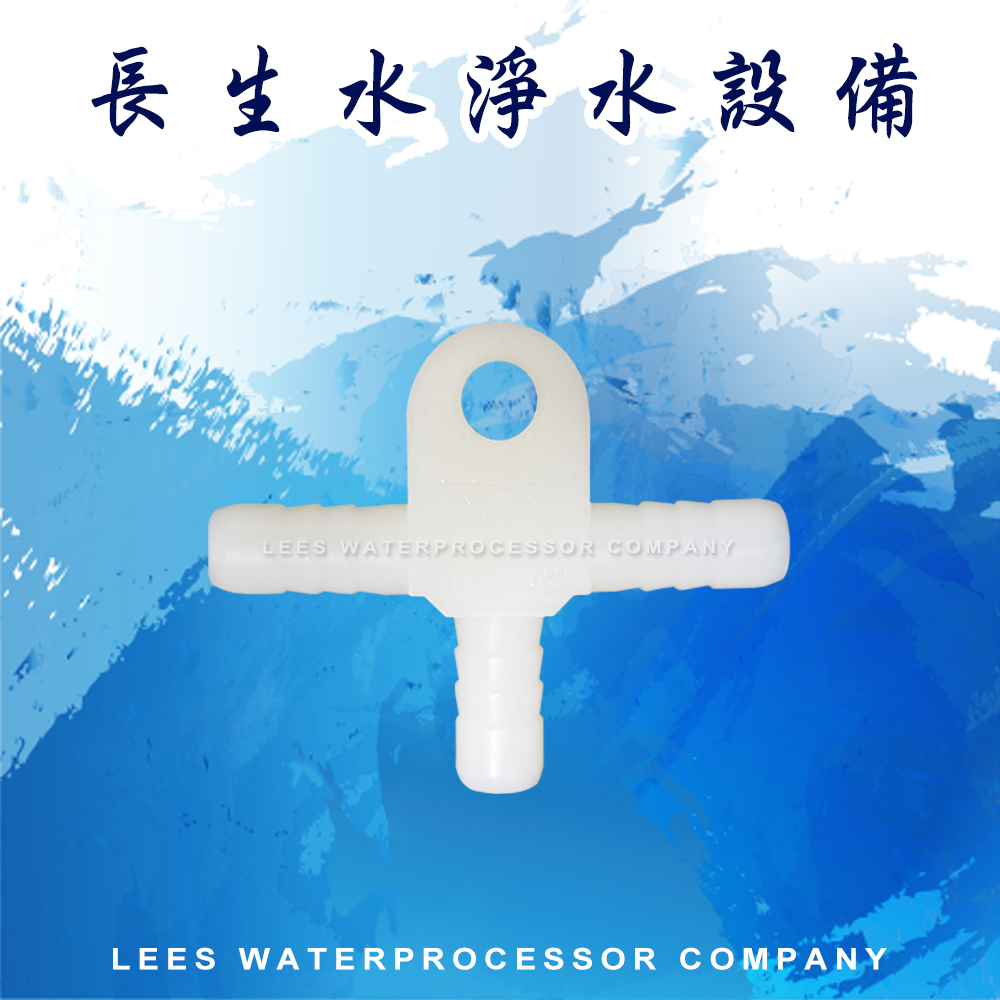

　PFT-7055B 2分半 2分半 　 Nylon #49 / y 最大外徑
8.5mm

溝外徑
7mm

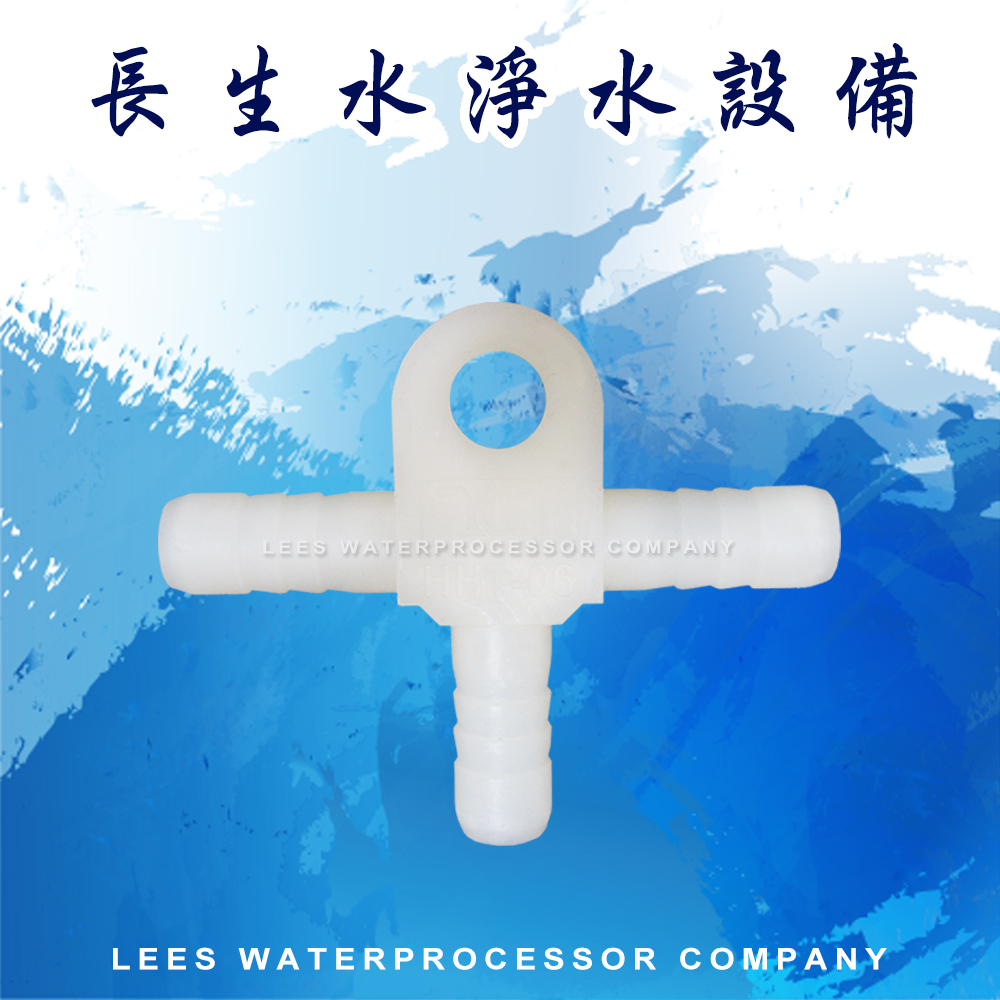

　PFT-7066B 3分 3分 　 Nylon #49 / y 最大外徑
10.3mm

溝外徑
9.8mm
　PFT-7088B 4分 4分 　 Nylon #49 / y 最大外徑
13mm

溝外徑
12mm　

Ｌ型（管插心 x 快插管）
圖示 品名 規格 材質 產線 備註
管插心 快插管 總長

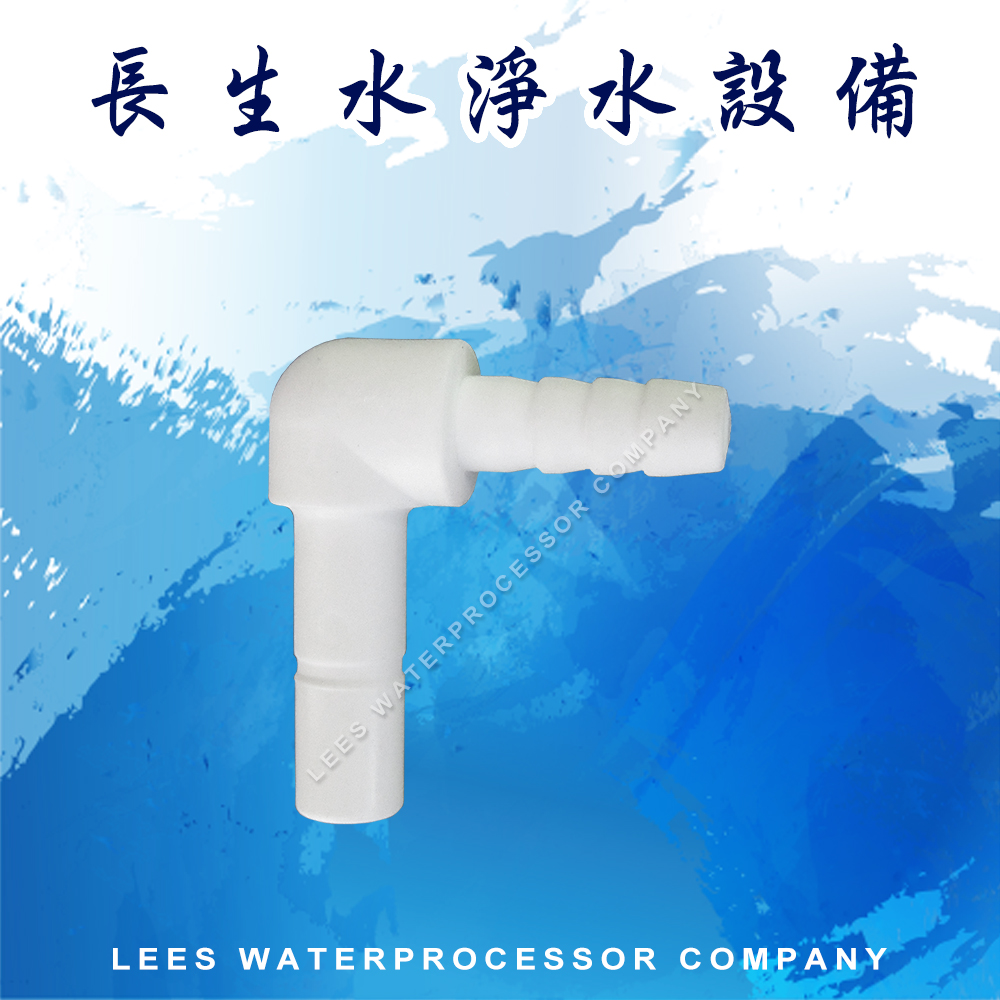

　PFT-4044BS 2分 2分 　 POM #87 / y 最大外徑
6.8mm

溝外徑
6.4mm
圖示 品名 規格 材質 產線 備註
管插心 快插管 總長

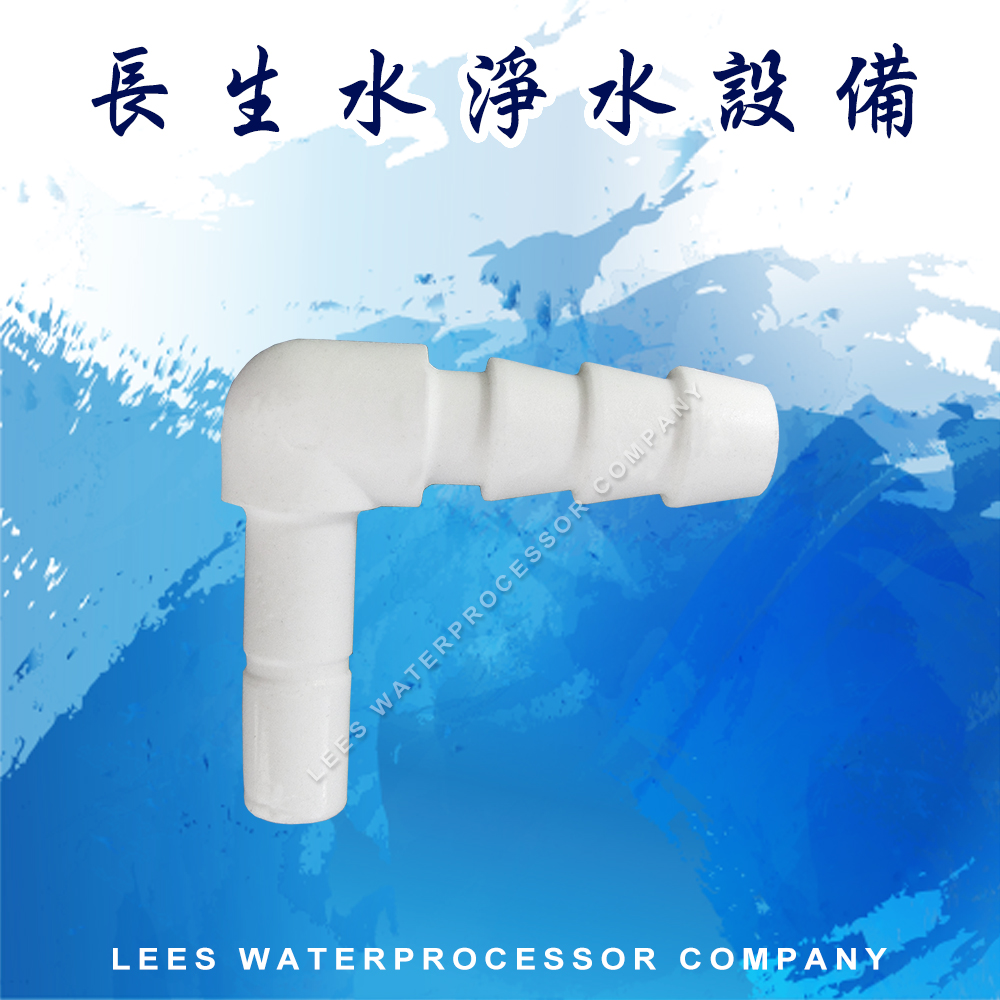

　PFT-4064BS 3分 2分 　 POM #87 / y 最大外徑
8mm

溝外徑
7mm
