＝零配件＝

＝塑膠快速接頭＝

Ｉ型（OD管 x 外牙）

Ｉ型（OD管 x 內牙）
圖示 品名 規格 材質 產線 備註
管外徑 NPT外牙 總長

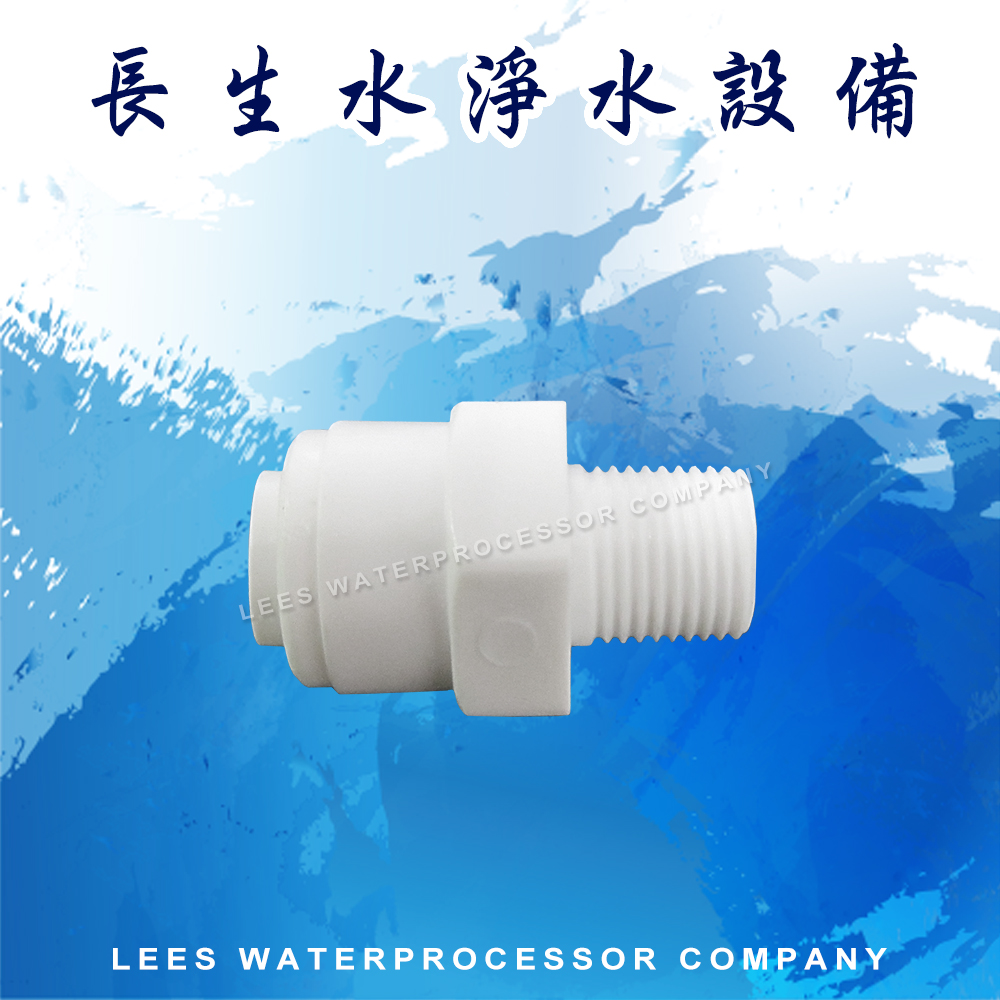

　PFT-1042H 2分 1分 27mm POM #87 / y

#124 / n		 　

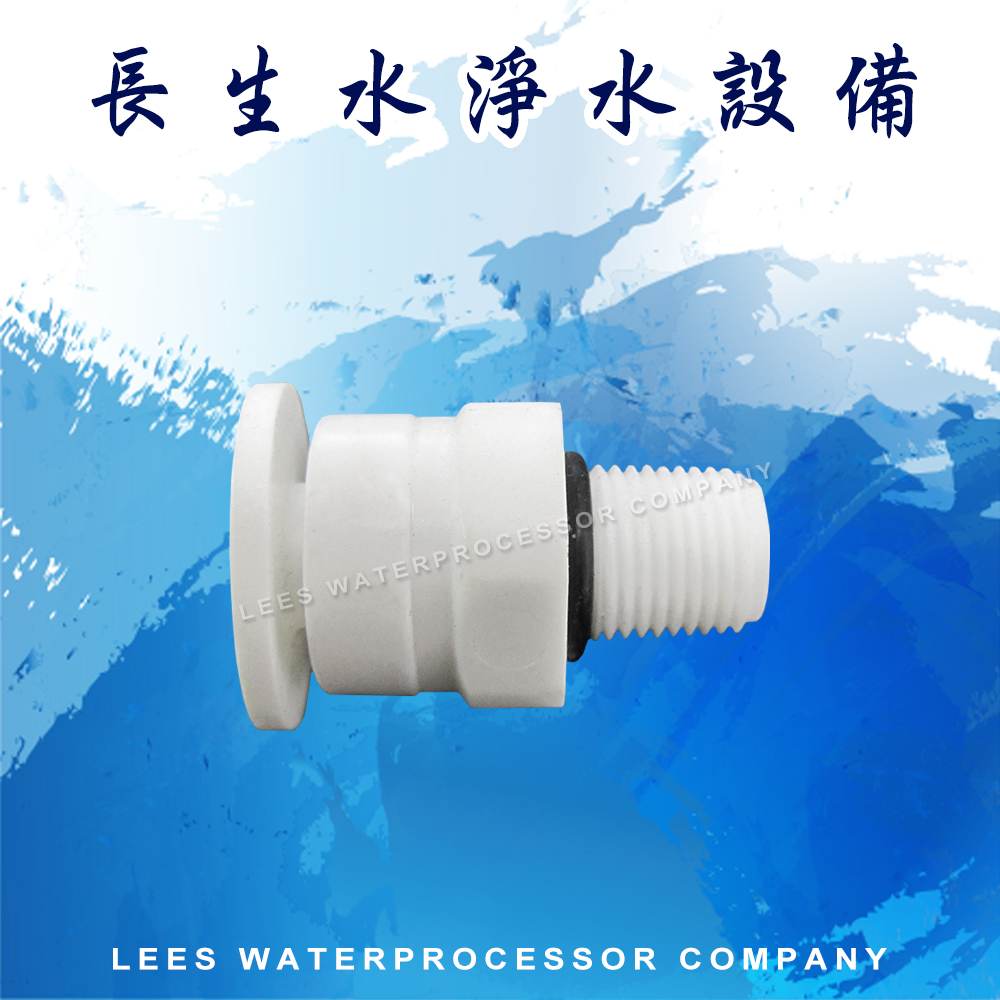

　PFT-1042HQ 2分 1分 28mm Nylon #90 / y 非刀片式
快速接頭

附墊圈

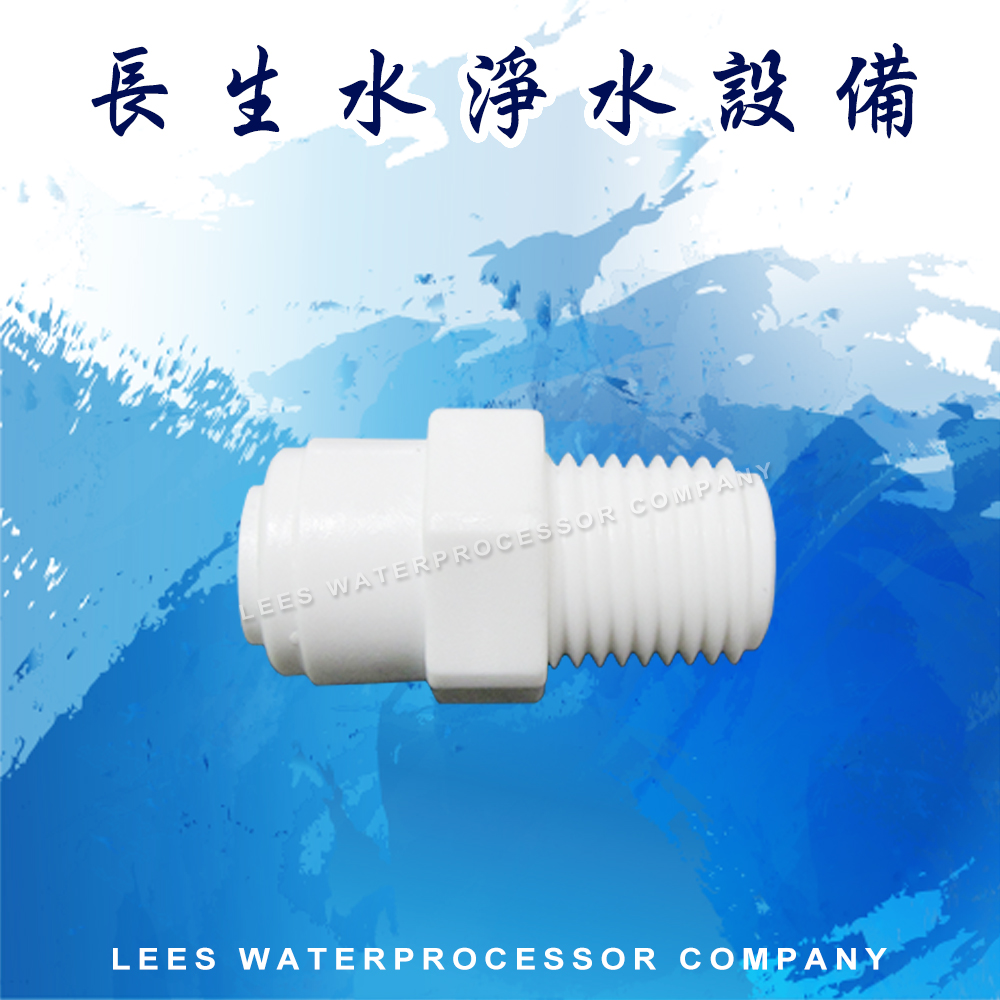

　PFT-1044H 2分 2分 31mm POM #87 / y

#124 / n		 　

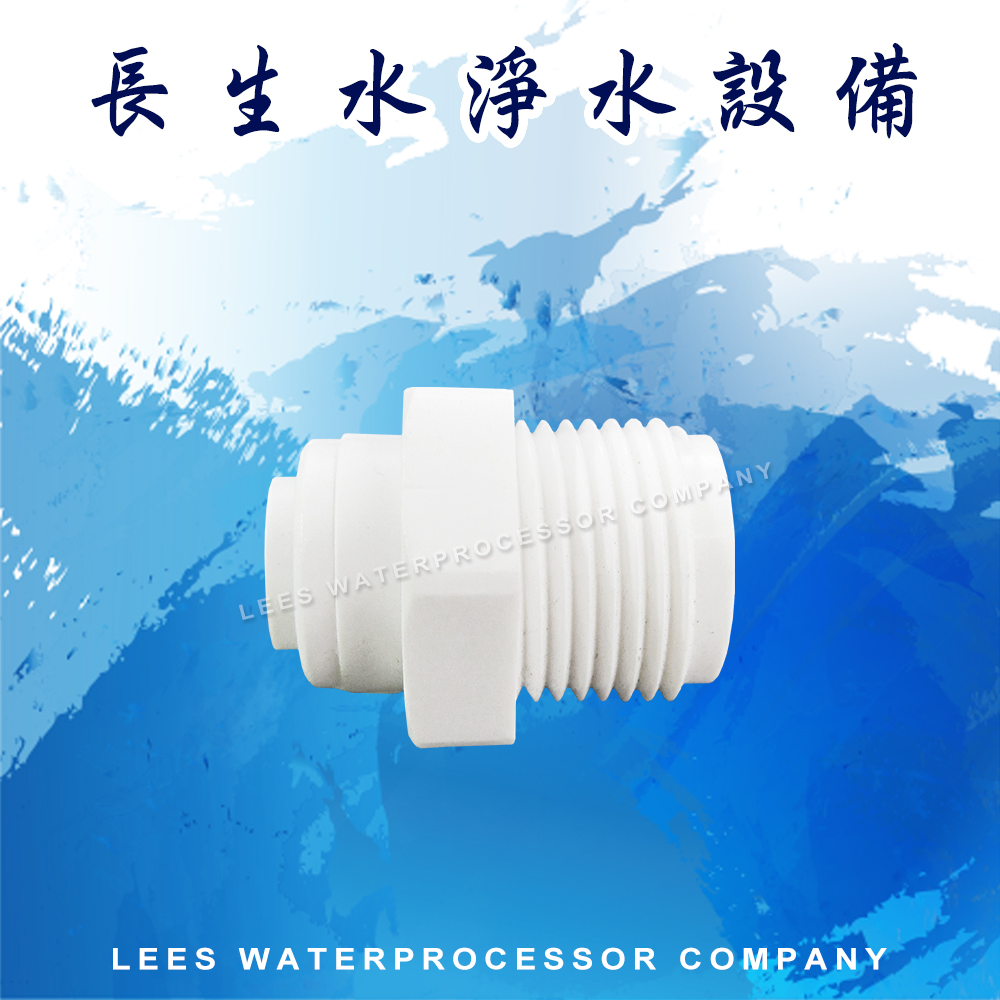

　PFT-1046H 2分 3分 25mm POM #87 / y

#124 / n		 　

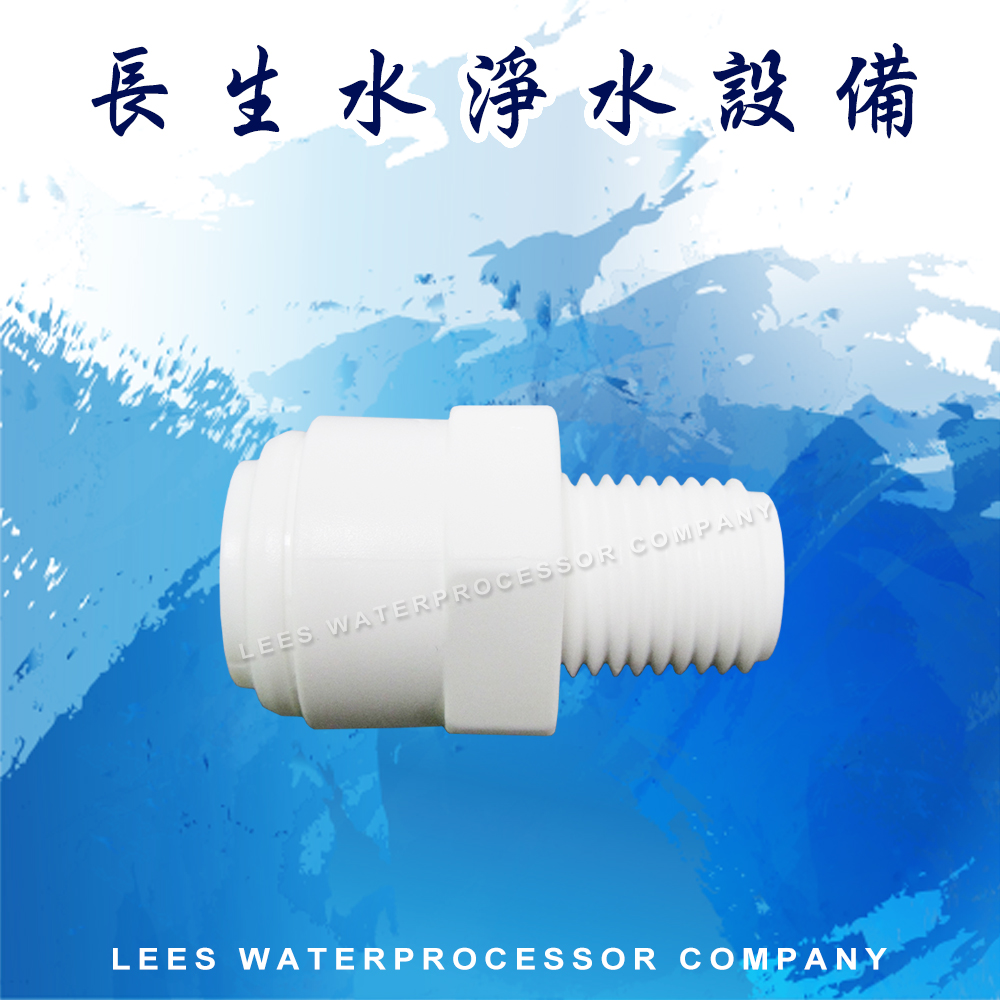

　PFT-1064H 3分 2分 34mm POM #124 / y

#124 / n		 　

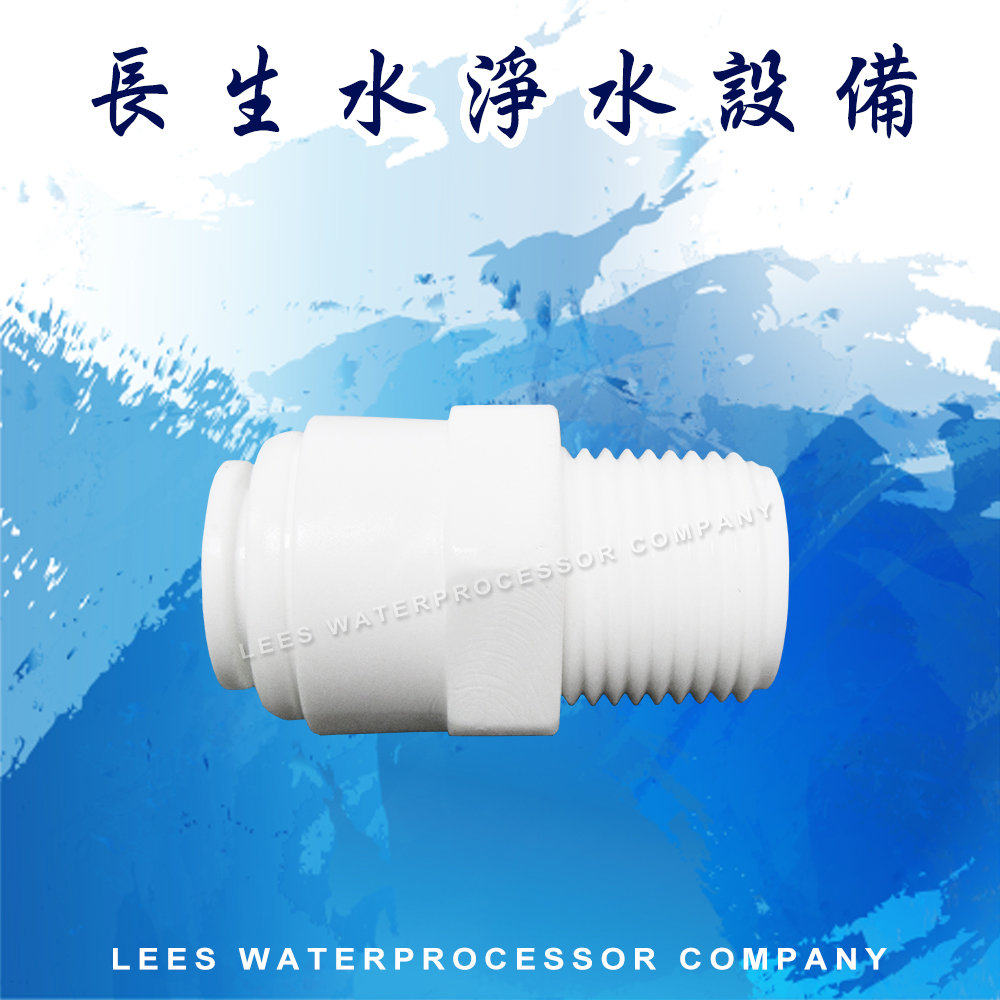

　PFT-1066H 3分 3分 33mm POM #87 / y

#124 / n		 　

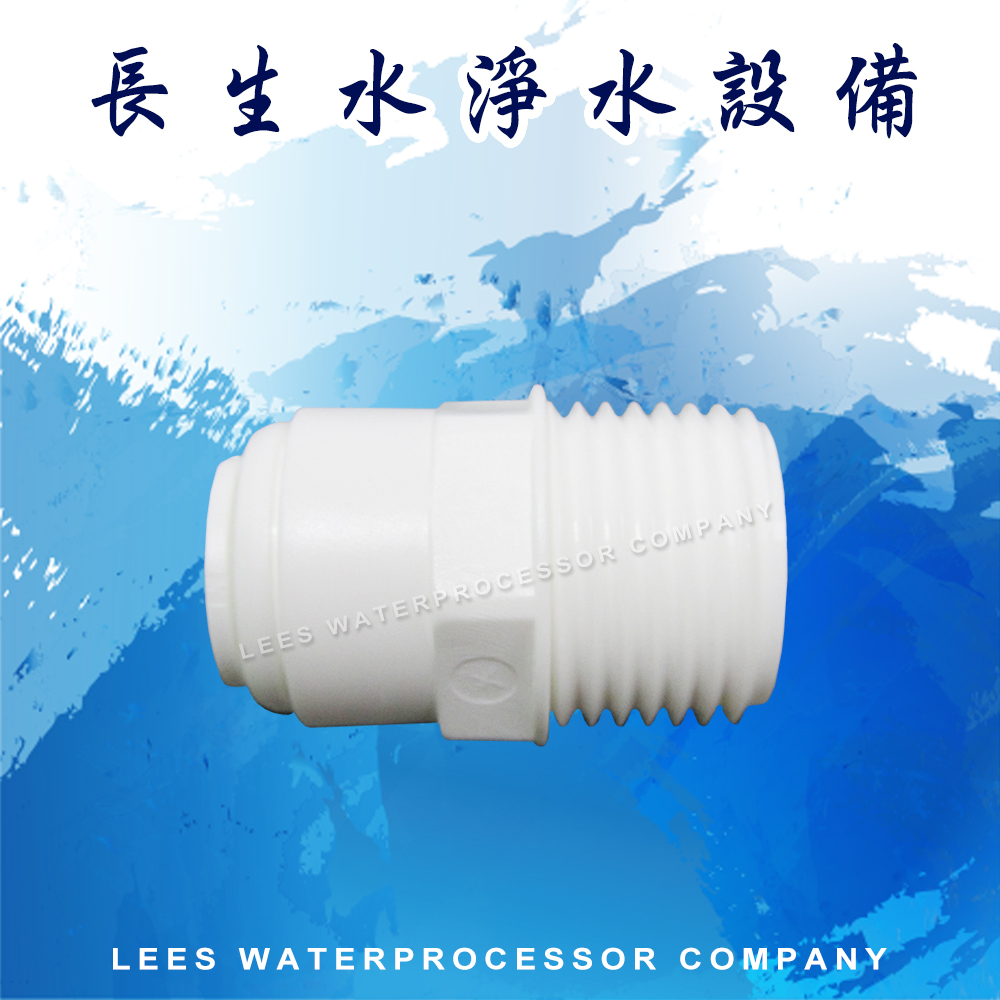

　PFT-1068H 3分 4分 34mm POM #87 / y

#124 / n		 　

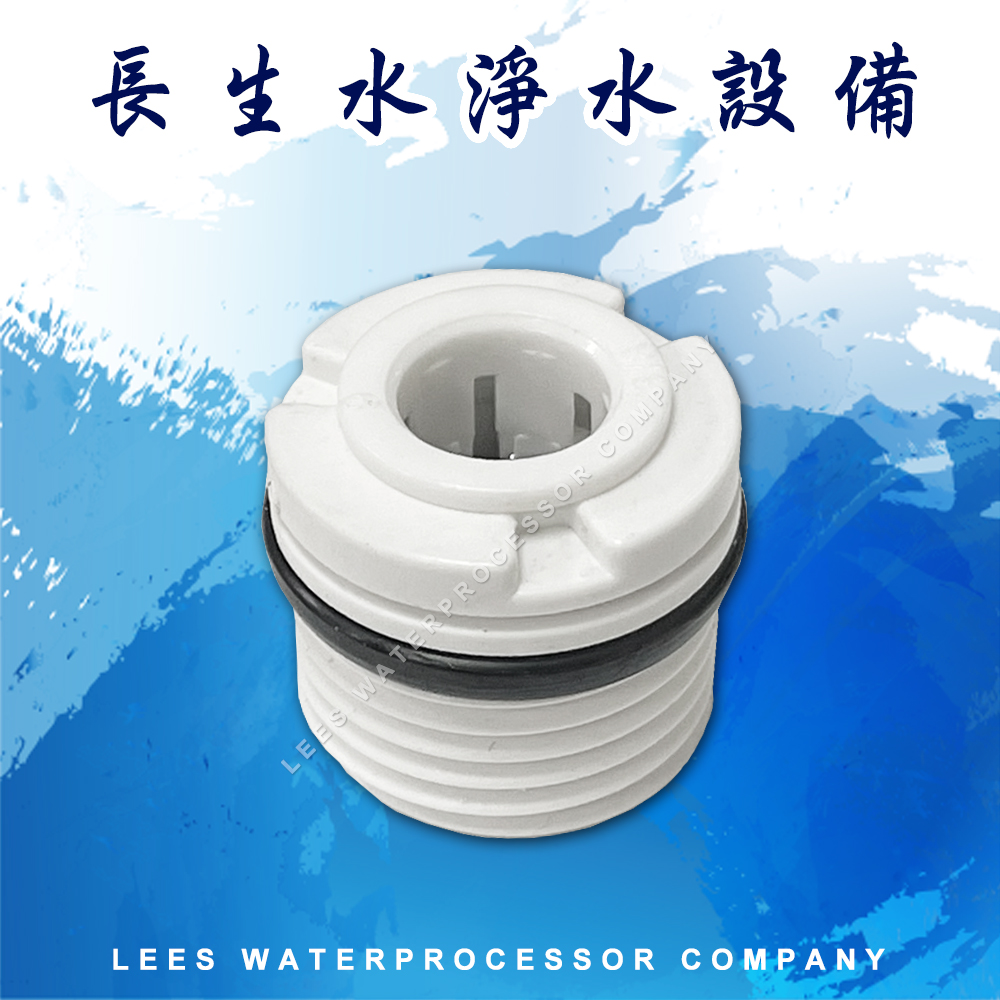

　PFT-1068H-614 3分 4分 19.5mm POM #614 / y 內崁式
　PFT-1086 4分 3分 - POM #87 / n 　
　PFT-1088 4分 4分 - POM #87 / n 　
圖示 品名 規格 材質 產線 備註
管外徑 NPT內牙 總長
- - - - - - -
- - - - - - -

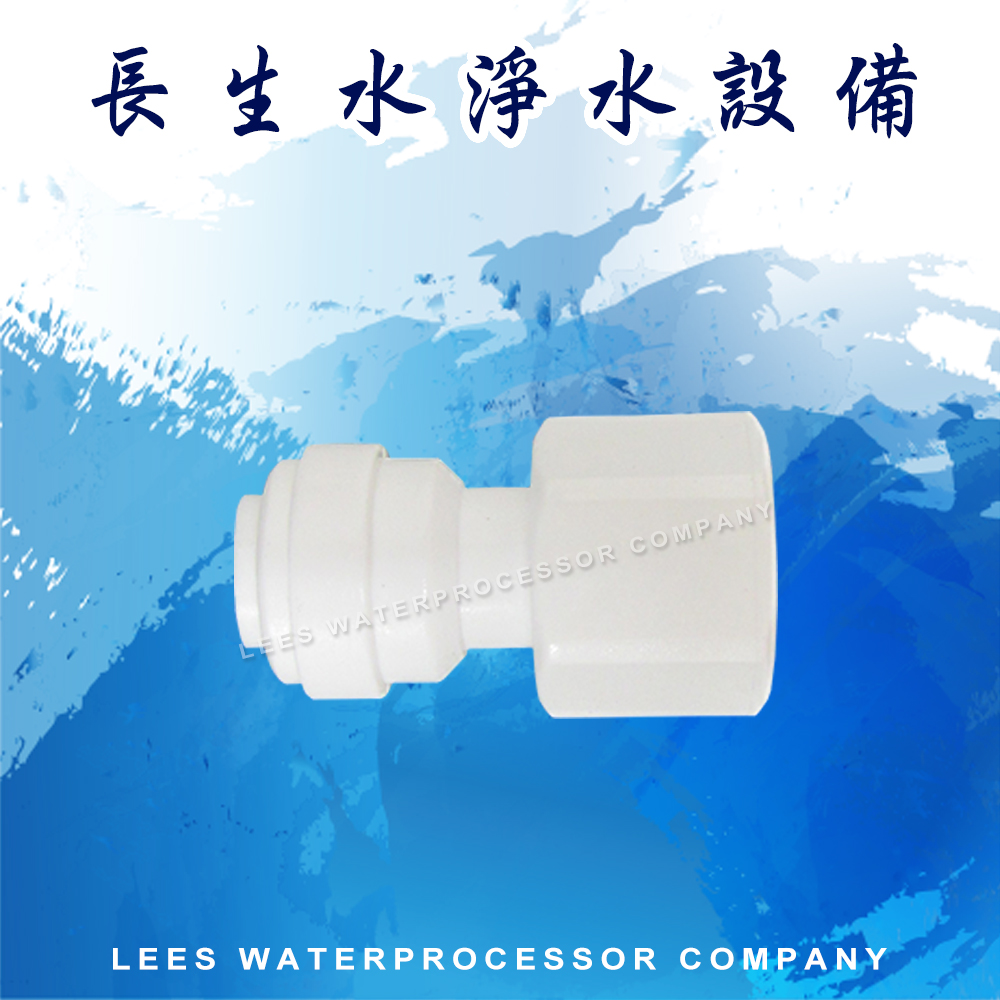

　PFT-2544H 2分 2分 32mm POM #87 / y

#124 / n		 　

　PFT-2548H

 2分 4分 - POM #87 / n -

　PFT-2566H

 3分 3分 - POM #87 / n 　

　PFT-2568H

 3分 4分 - POM #87 / n 　
　PFT-2547H 2分 3分半 - POM #87 / n

#124 / n		 鵝頸管牙

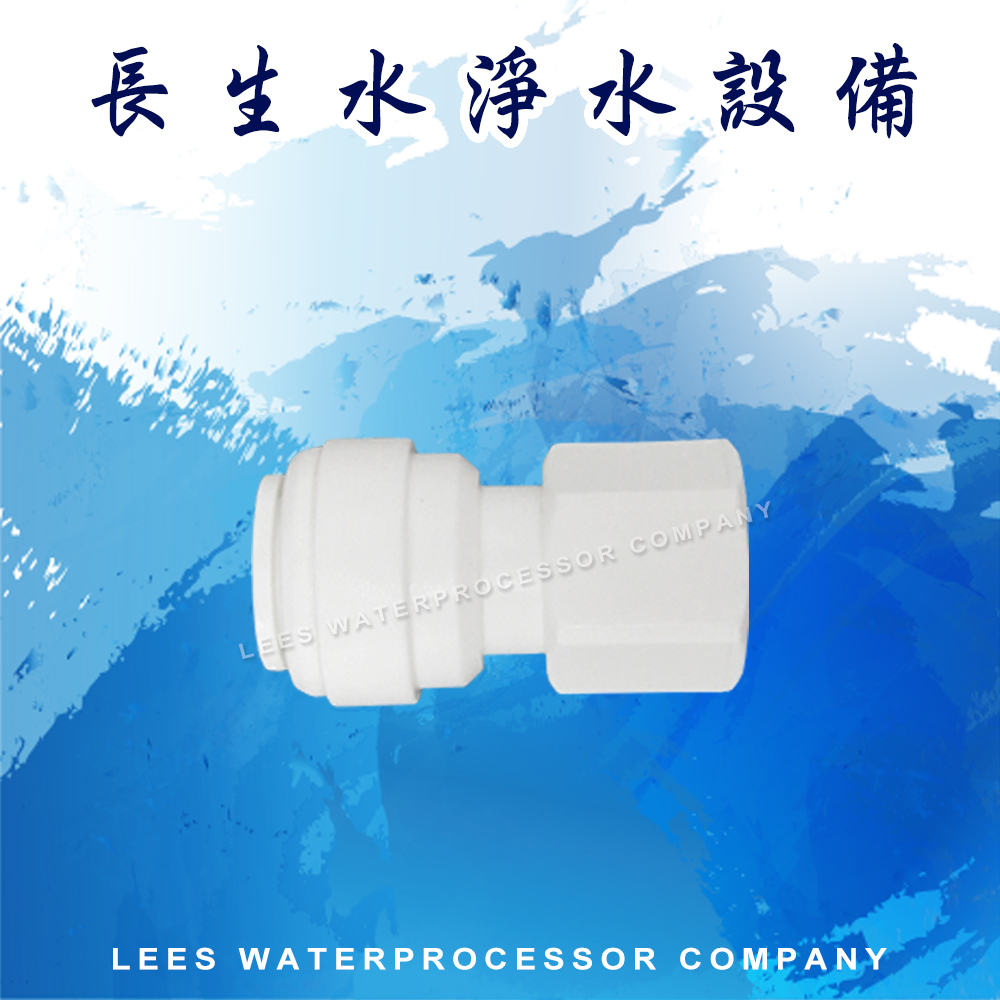

　PFT-2567H 3分 3分半 35mm POM #87 / y

#124 / n		 鵝頸管牙
- - - - - - -
- - - - - - -

Ｉ型（OD管 x OD管）

Ｉ型（OD管 x 隔倉 x OD管）
圖示 品名 規格 材質 產線 備註
管外徑 管外徑 總長

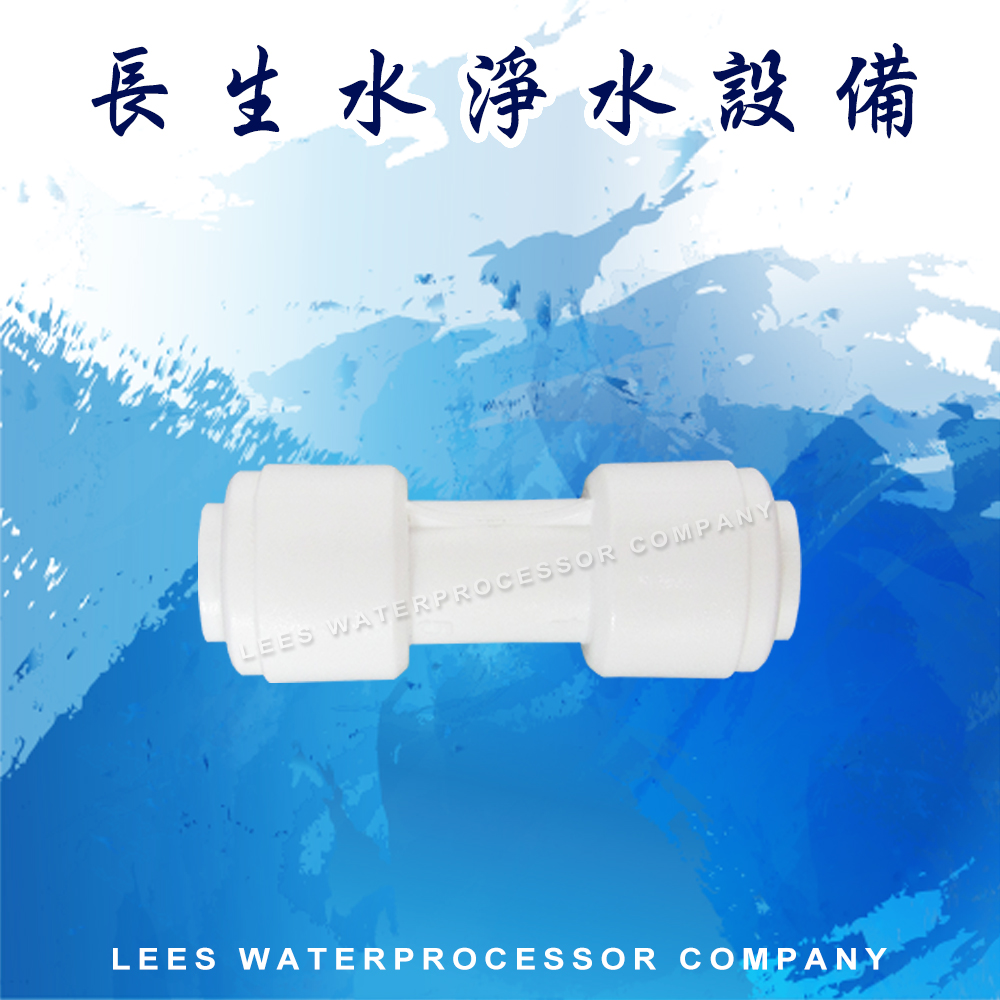

　PFT-1544H 2分 2分 40mm POM #87 / y

#124 / n		 　

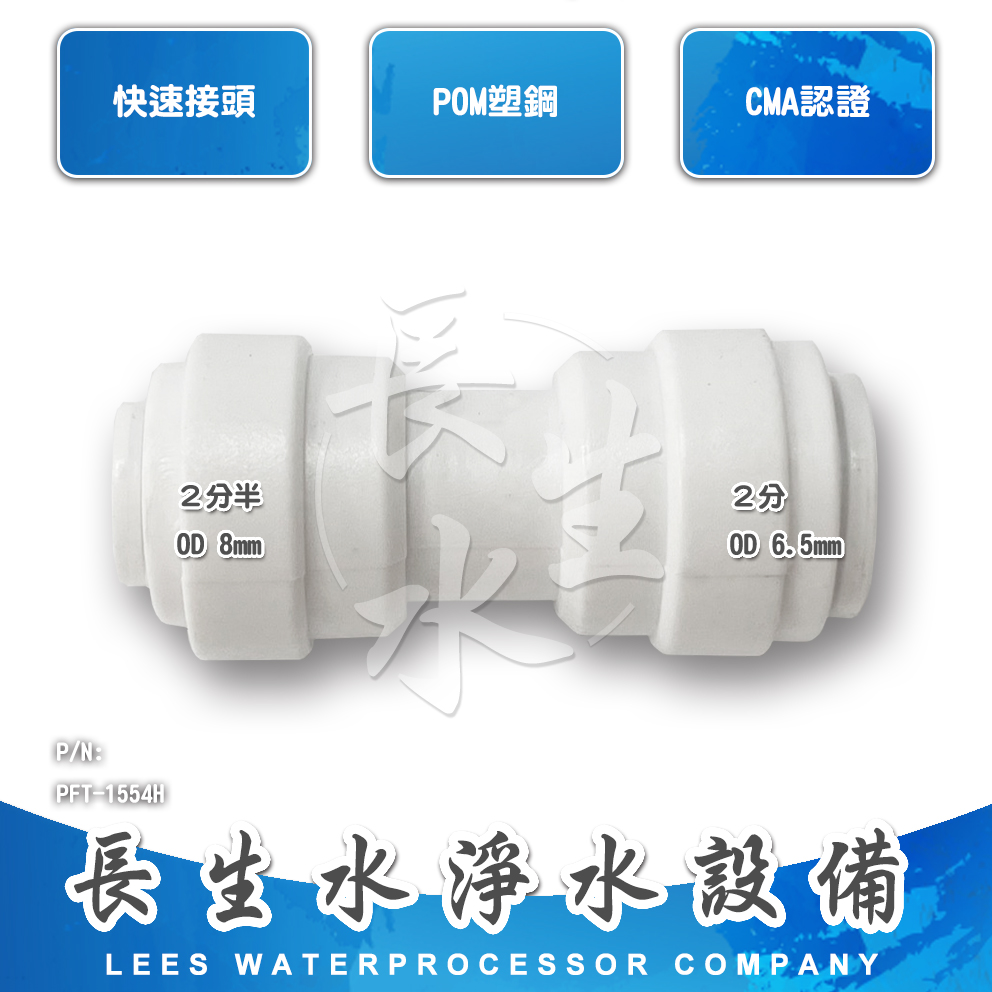

　PFT-1554H 2.5分 2分 38mm POM #950 / y

新品上市

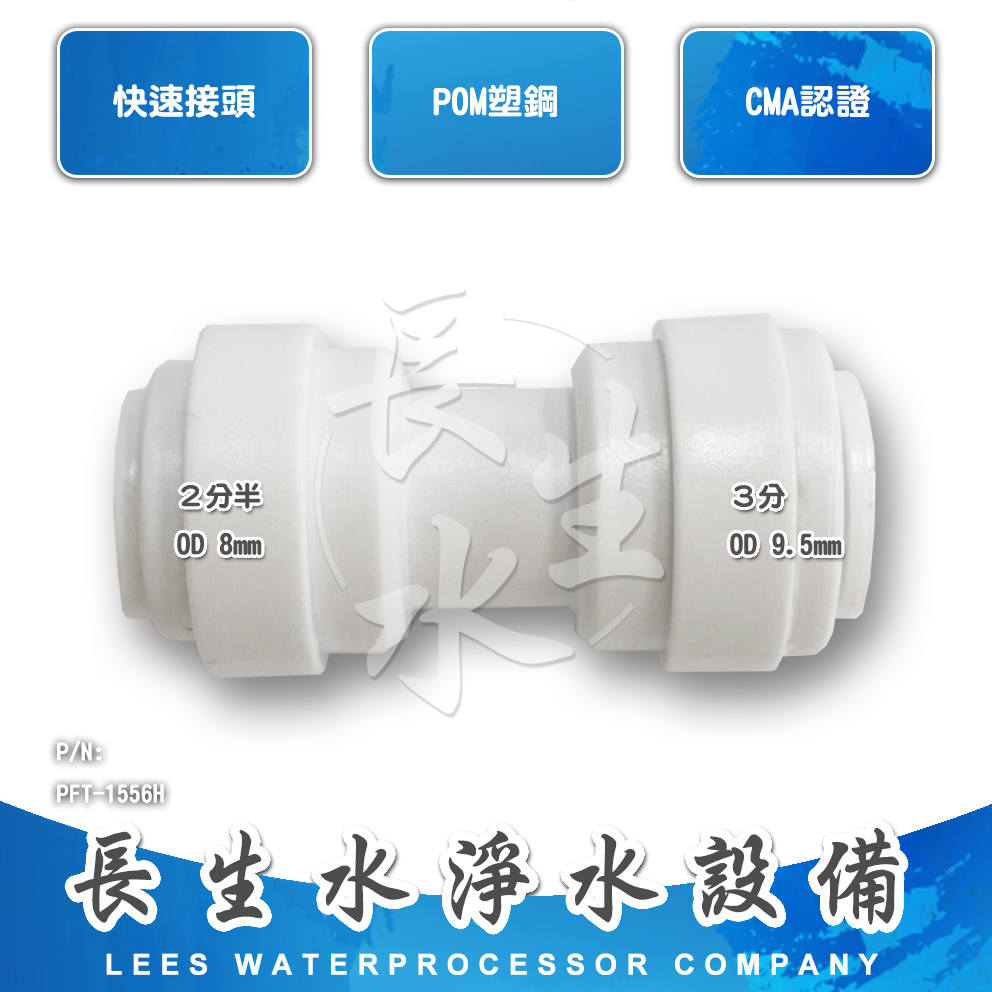

　PFT-1556H 2.5分 3分 40mm POM #950 / y

新品上市

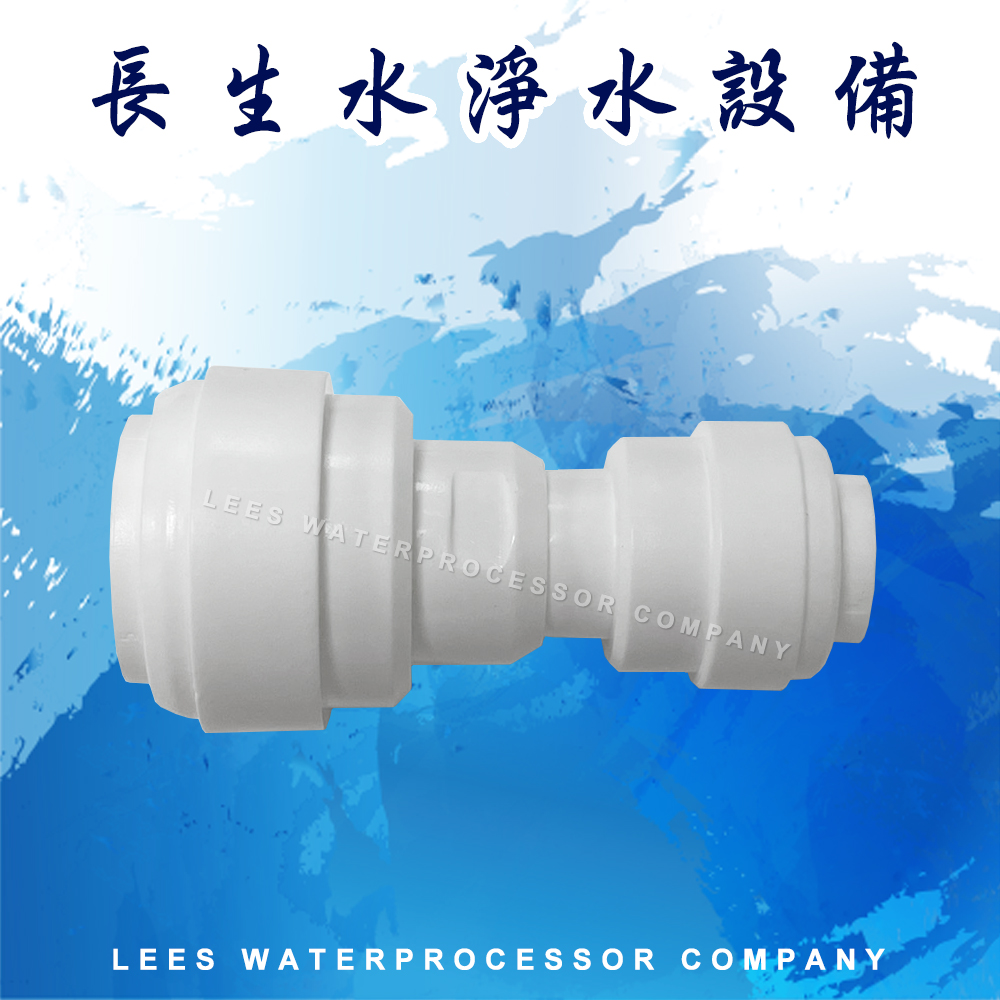

　PFT-1564H 3分 2分 40mm POM #87 / y

#124 / y		 　

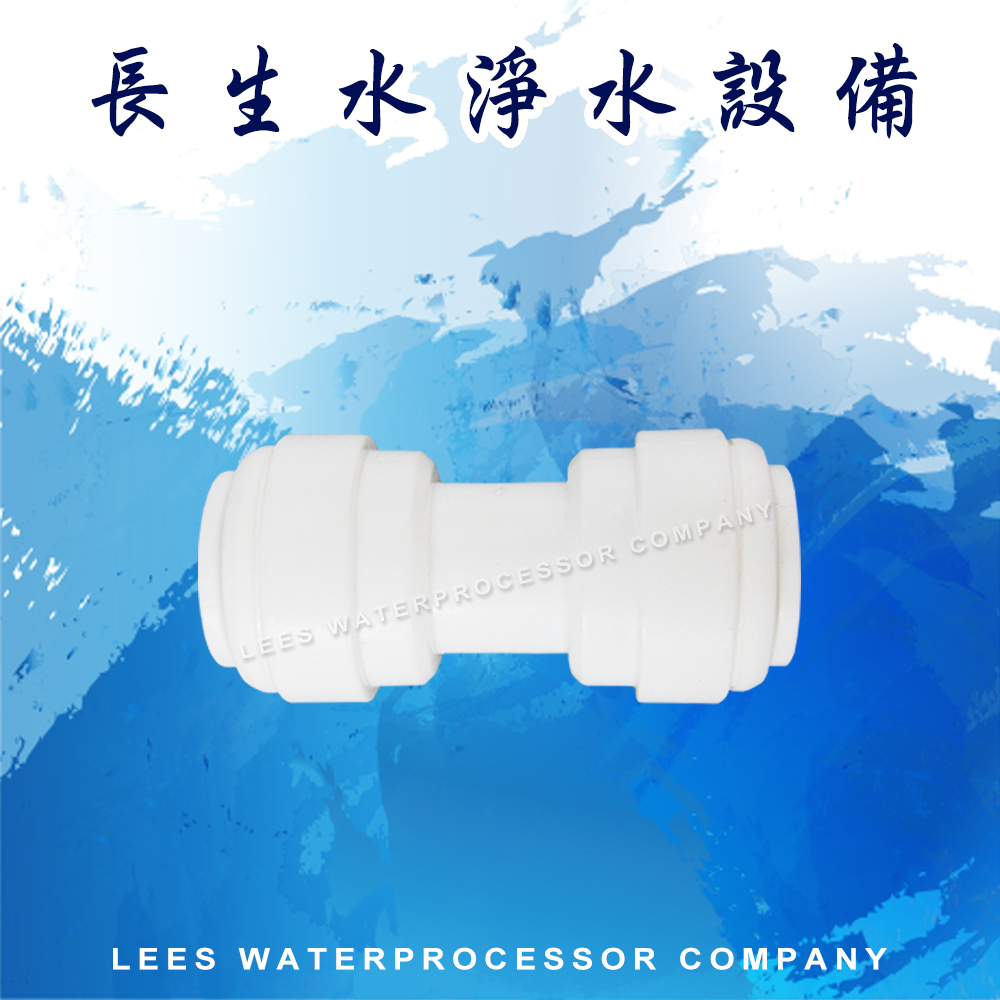

　PFT-1566H　 3分 3分 41mm POM #87 / y

#124 / n		 　
- - - - - - -
圖示 品名 規格 材質 產線 備註
管外徑 管外徑 總長

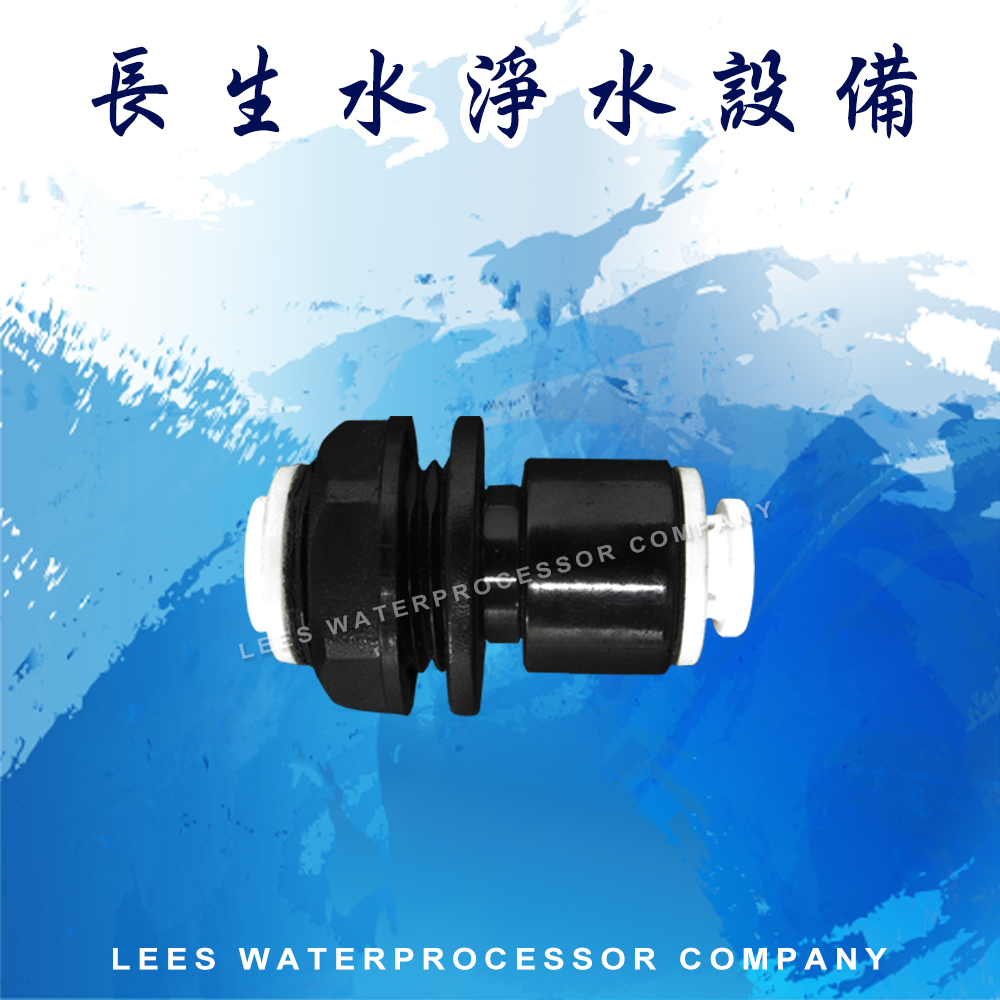

PFT-1544HP-B 2分 2分 33mm POM #110 / y 隔倉開孔
16mm

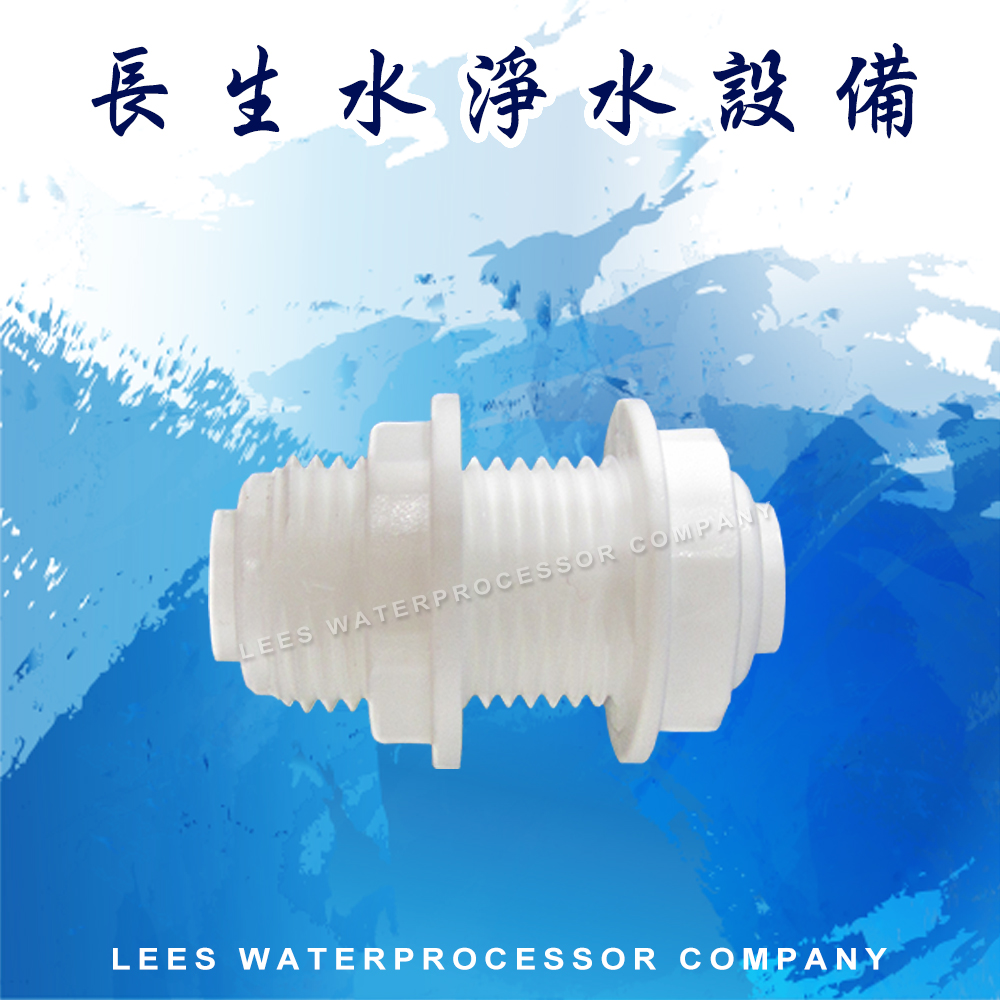

PFT-1544HP-W 2分 2分 - POM #87 / y

#124 / n		 隔倉開孔
16mm
PFT-1564HP 3分 2分 40mm POM #87 / y

#124 / n		 隔倉開孔
22mm

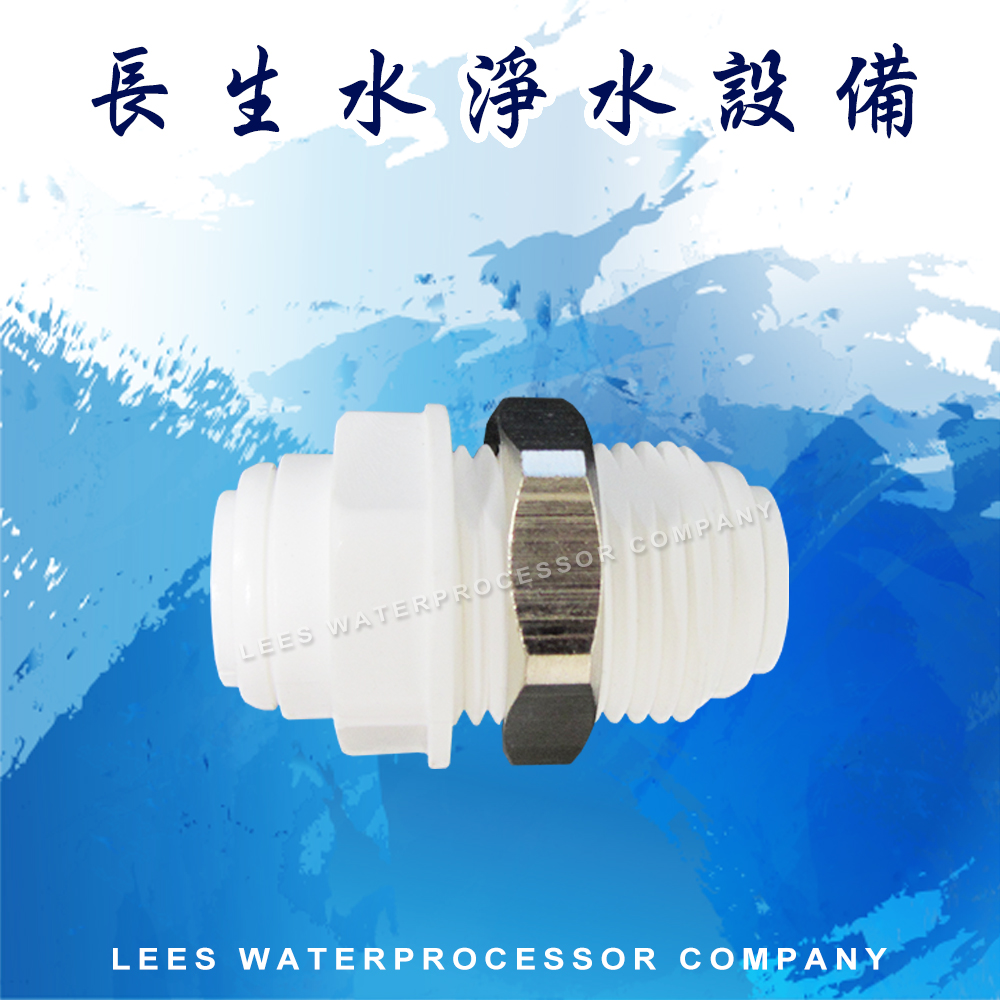

PFT-1566HP 3分 3分 41mm POM #87 / n

#124 / y		 隔倉開孔
22mm

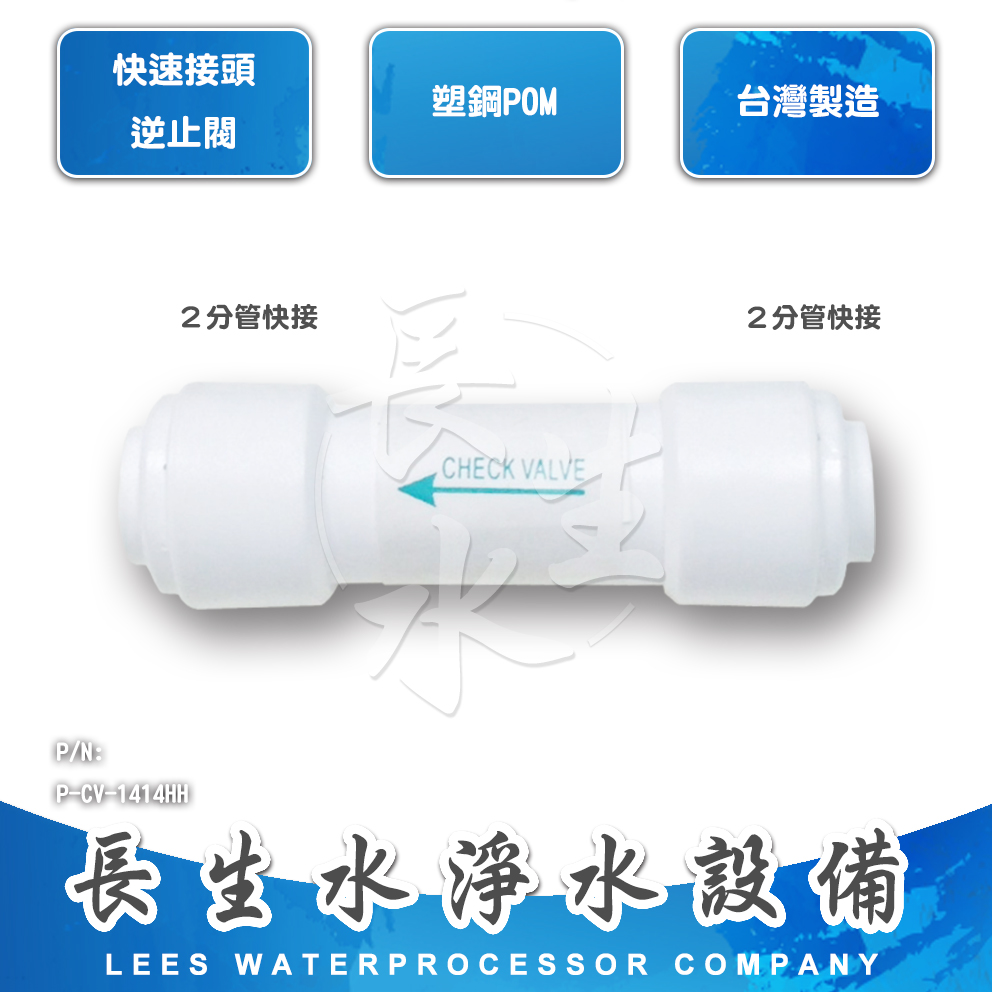

　P-CV-1414HH 2分 2分   POM #87 / y

#124 / n		 單向閥

逆止閥

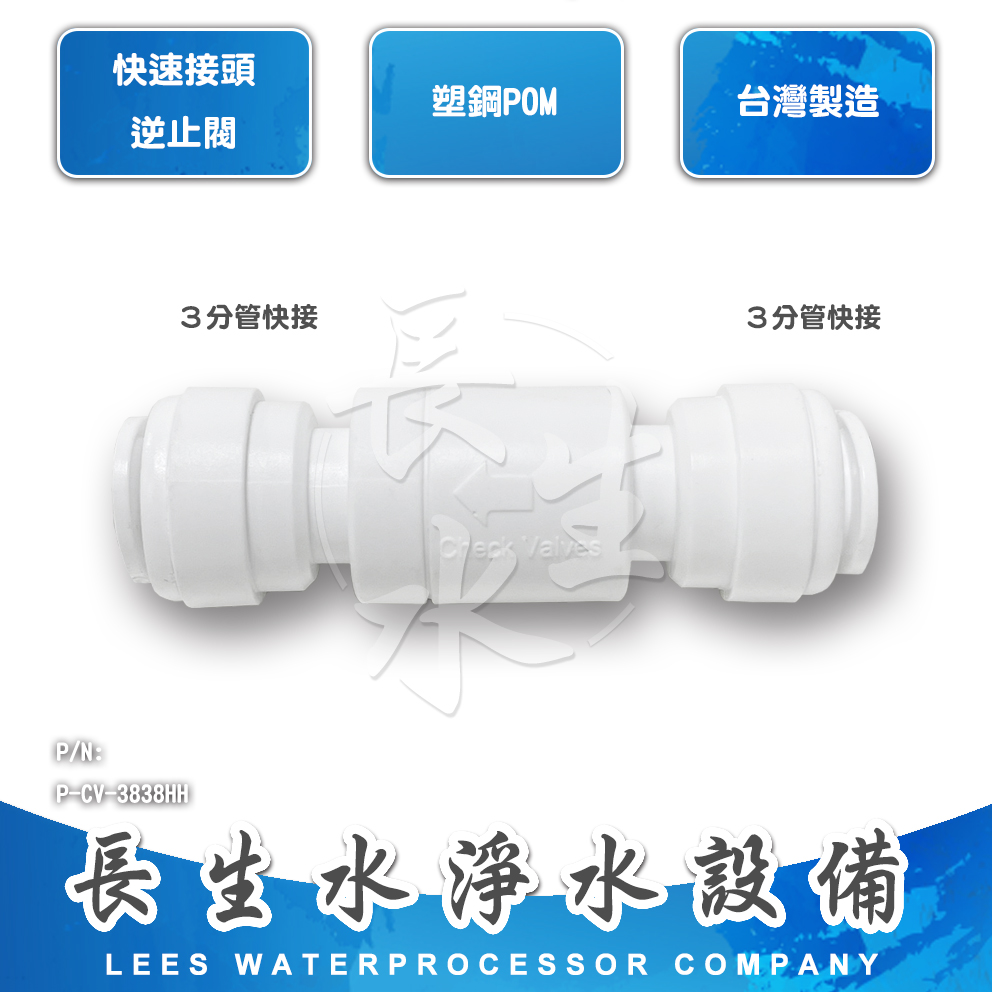

　P-CV-3838HH 3分 3分   POM #87 / y

#124 / n		 單向閥

逆止閥

Ｉ型（OD管 x 快插管）

Ｉ型（管插心 x 快插管）
圖示 品名 規格 材質 產線 備註
管外徑 快插管 總長
　PFT-1046HS 2分 3分 - POM #87 / n

#124 / n		 　
　PFT-1064HS 3分 2分 - POM #124 / n 　
圖示 品名 規格 材質 產線 備註
管插心 快插管 總長

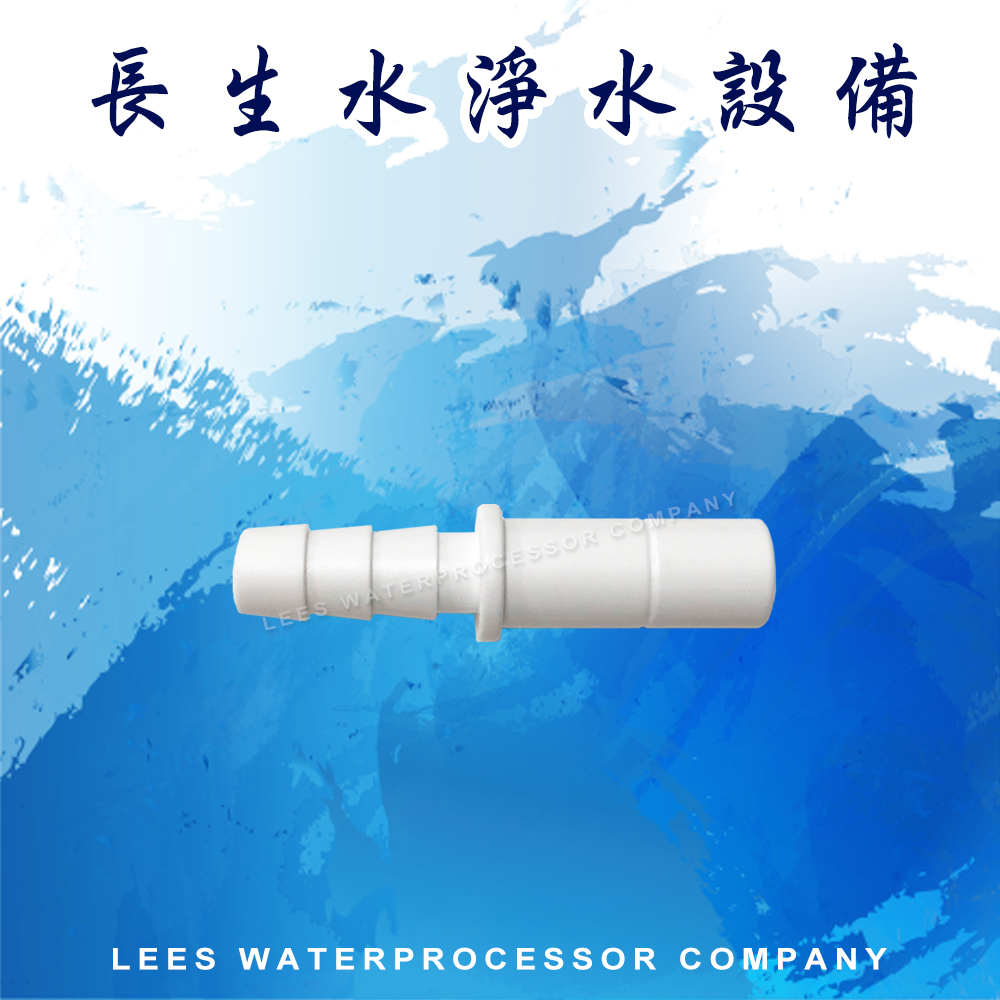

　PFT-1066BS 3分 3分 45mm POM #87 / y 最大外徑
8mm

溝外徑
7mm
- - - - - - -

Ｉ型（快插管 x 外牙）

Ｉ型（快插管 x 外牙）
圖示 品名 規格 材質 產線 備註
快插管 NPT外牙 總長

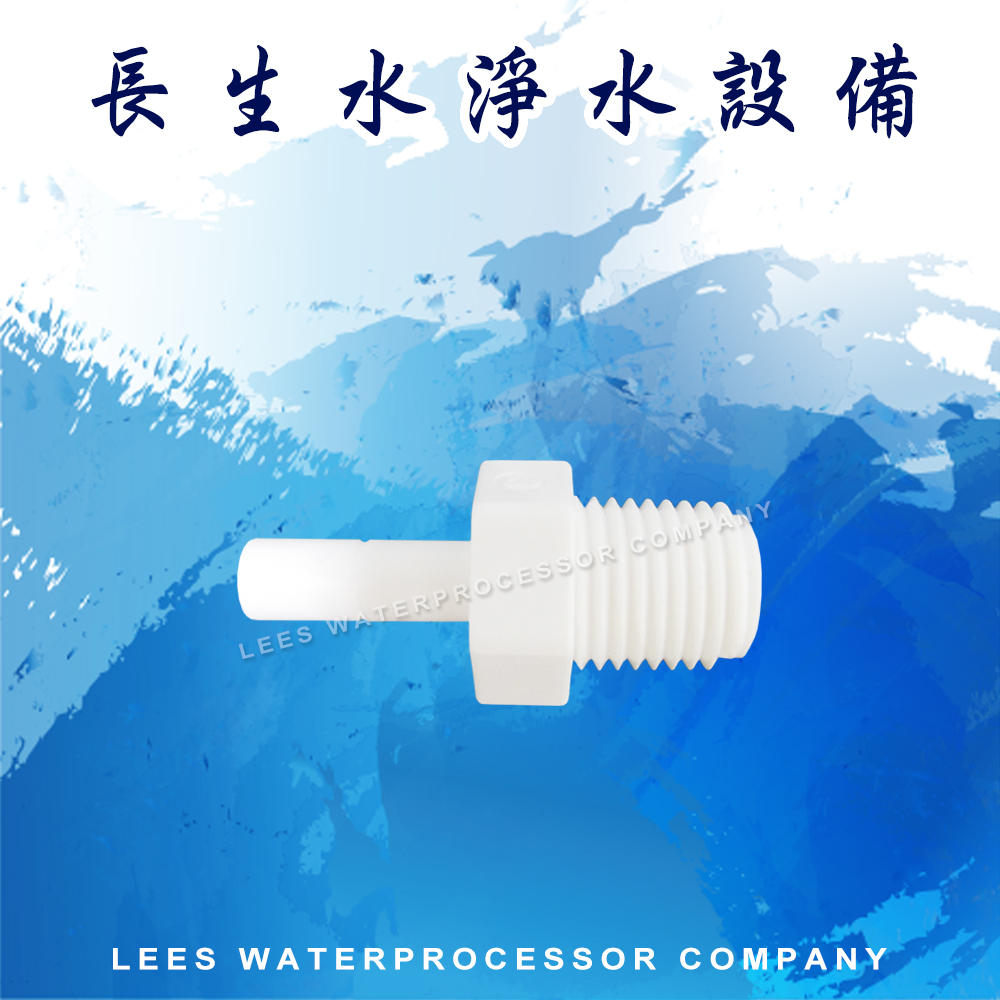

　PFT-1044S 2分 2分 38.5mm POM #87 / y

#124 / n		 　
　PFT-1046S 2分 3分 38.5mm POM #87 / y

#124 / n		 　
圖示 品名 規格 材質 產線 備註
快插管 NPT外牙 總長

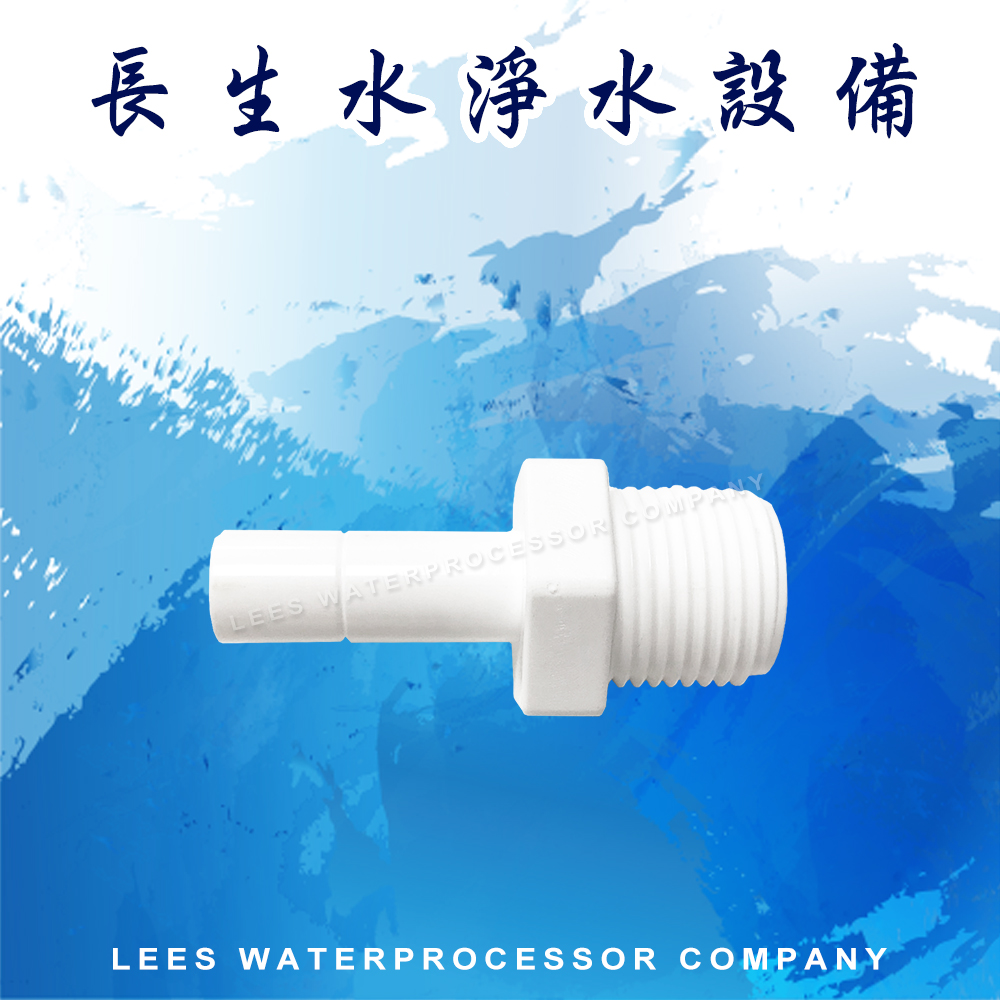

　PFT-1066S 3分 3分 44.5mm POM #124 / y 　

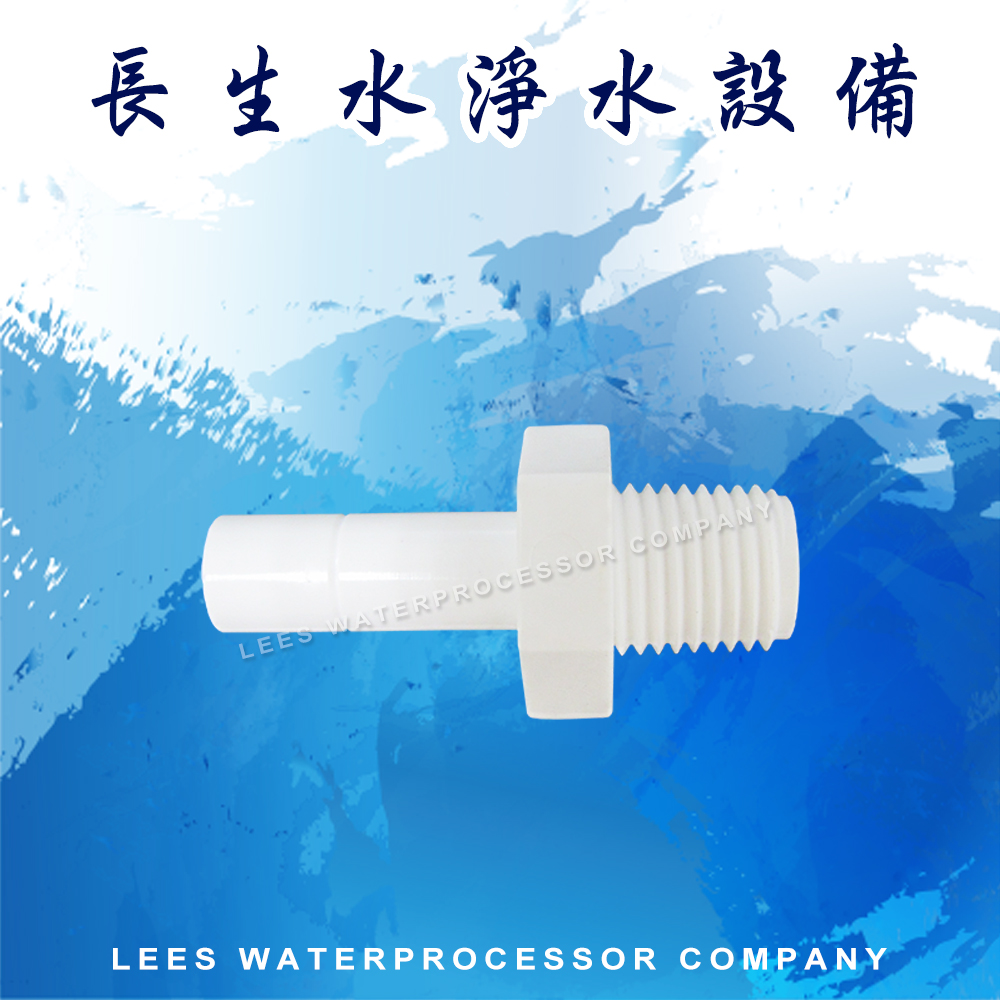

　PFT-1064S 3分 2分 45mm POM #124 / y 　

Ｌ型（OD管 x 外牙）

Ｌ型（OD管 x 內牙）
圖示 品名 規格 材質 產線 備註
管外徑 NPT外牙 總長
　PFT-4042H 2分 1分 27mm POM #87 / y

#124 / n		 　

　PFT-4042HQ

 2分 1分 - Nylon #90 / n 非刀片式
快速接頭

附墊圈

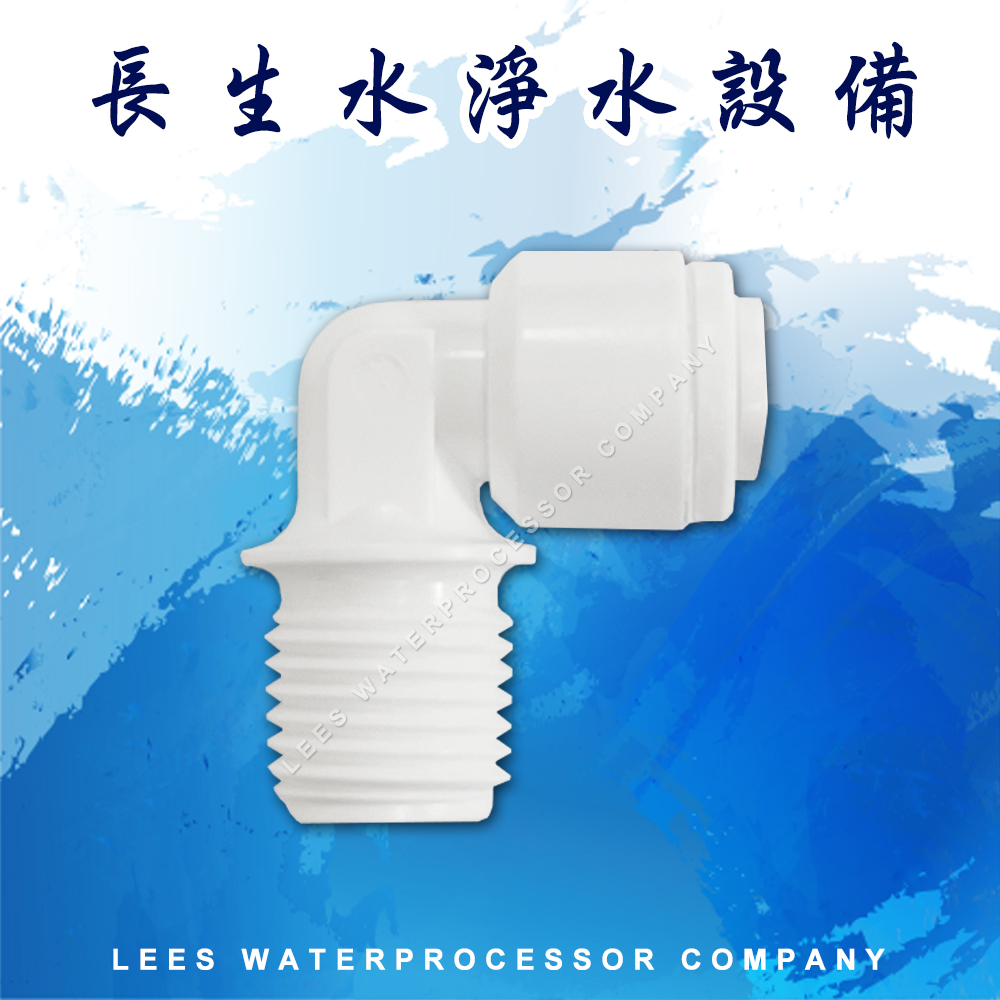

　PFT-4044H 2分 2分 28mm POM #87 / y

#124 / n		 　

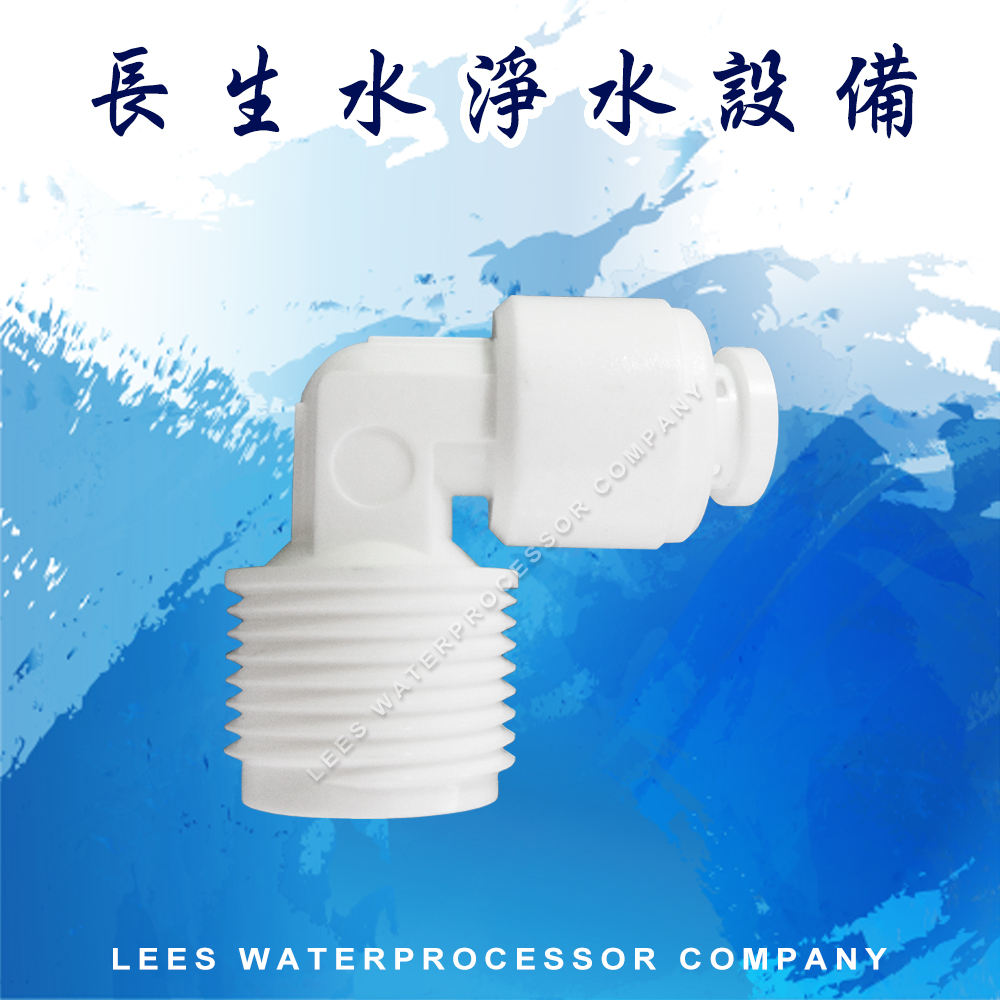

　PFT-4046H 2分 3分 29mm POM #87 / y

#124 / y		 　

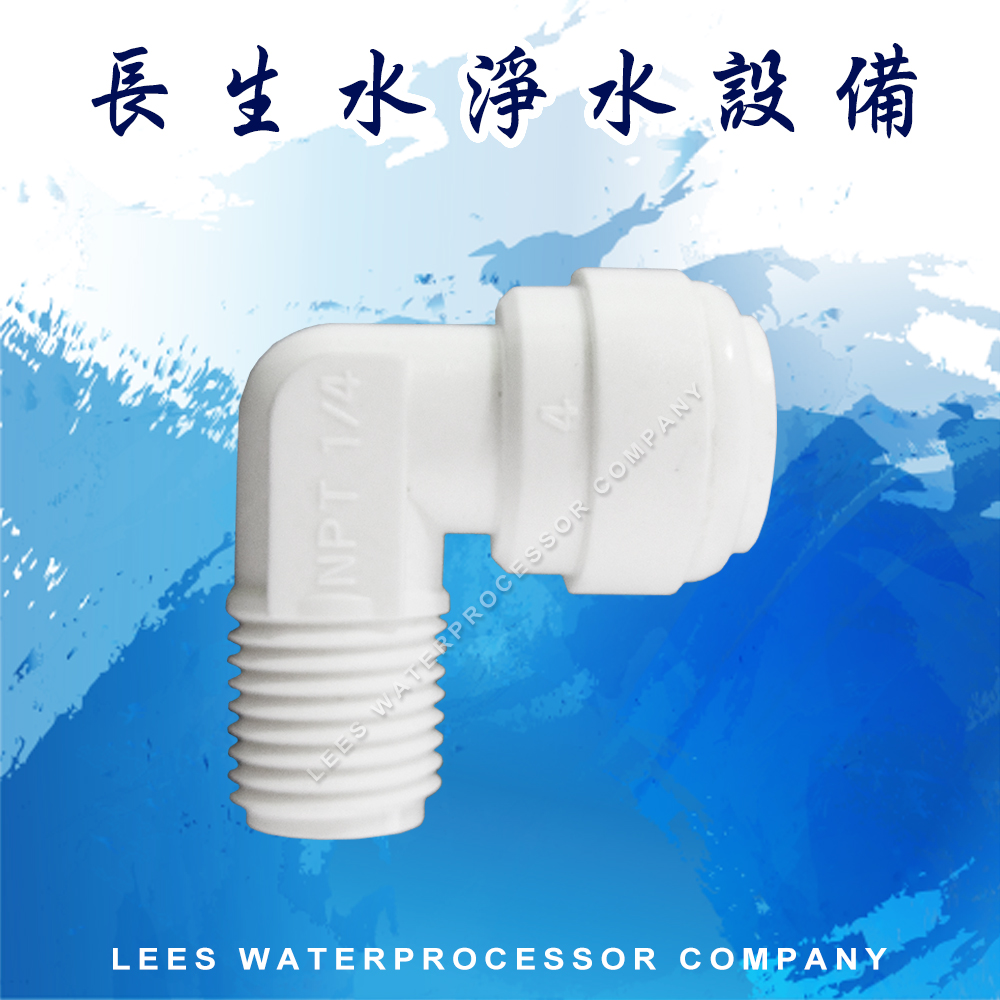

　PFT-4064H 3分 2分 35mm POM #87 / y

#124 / n		 　

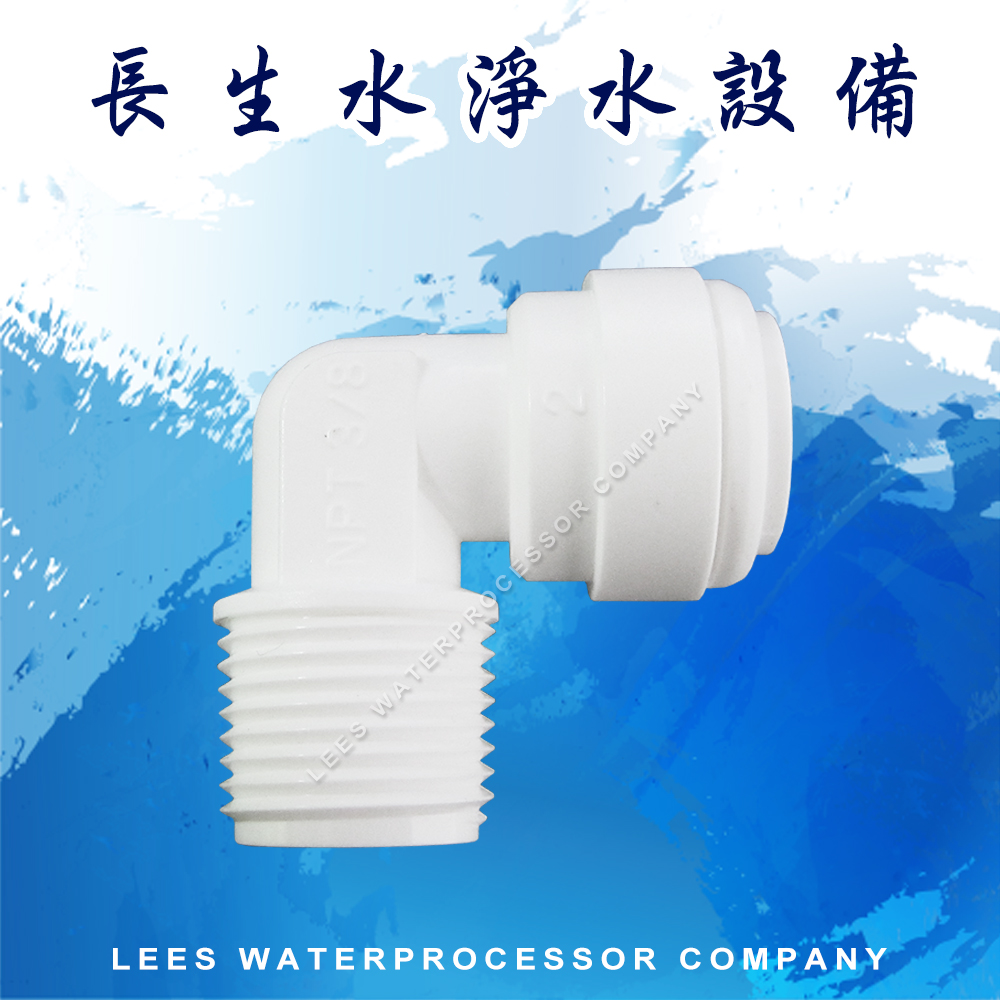

　PFT-4066H 3分 3分 33mm POM #87 / n

#124 / y		 　
　PFT-4068H 3分 4分 - POM #87 / n

#124 / n		 　
　PFT-4086H 4分 3分 - POM #87 / n 　
　PFT-4088H 4分 4分 - POM #87 / n 　
圖示 品名 規格 材質 產線 備註
管外徑 NPT內牙 總長
　PFT-4542H 2分 1分 - POM #87 / n 　
- - - - - - -

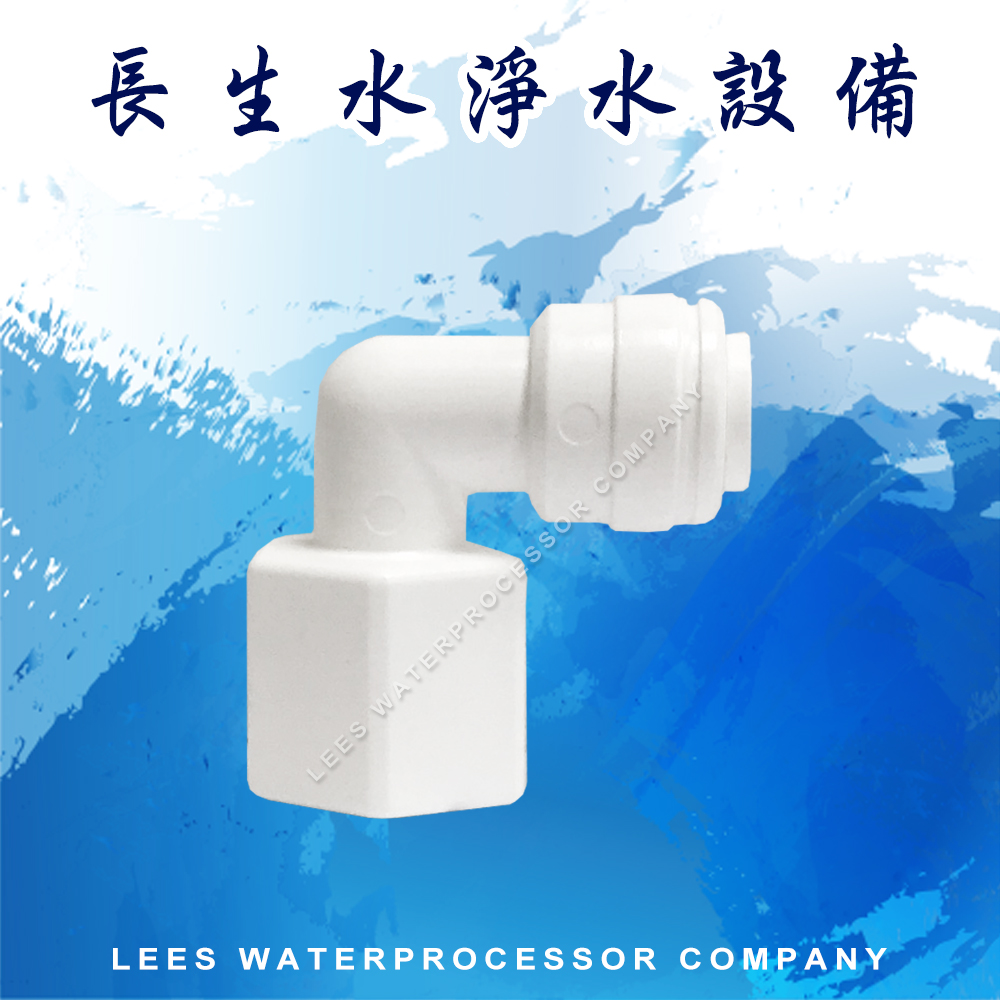

　PFT-4544H 2分 2分 31mm POM #60 / y 　
- - - - - - -
- - - - - - -
- - - - - - -
- - - - - - -
- - - - - - -
- - - - - - -

Ｌ型（OD管 x OD管）

Ｌ型（OD管 x 隔倉 x OD管）
圖示 品名 規格 材質 產線 備註
管外徑 管外徑 總長

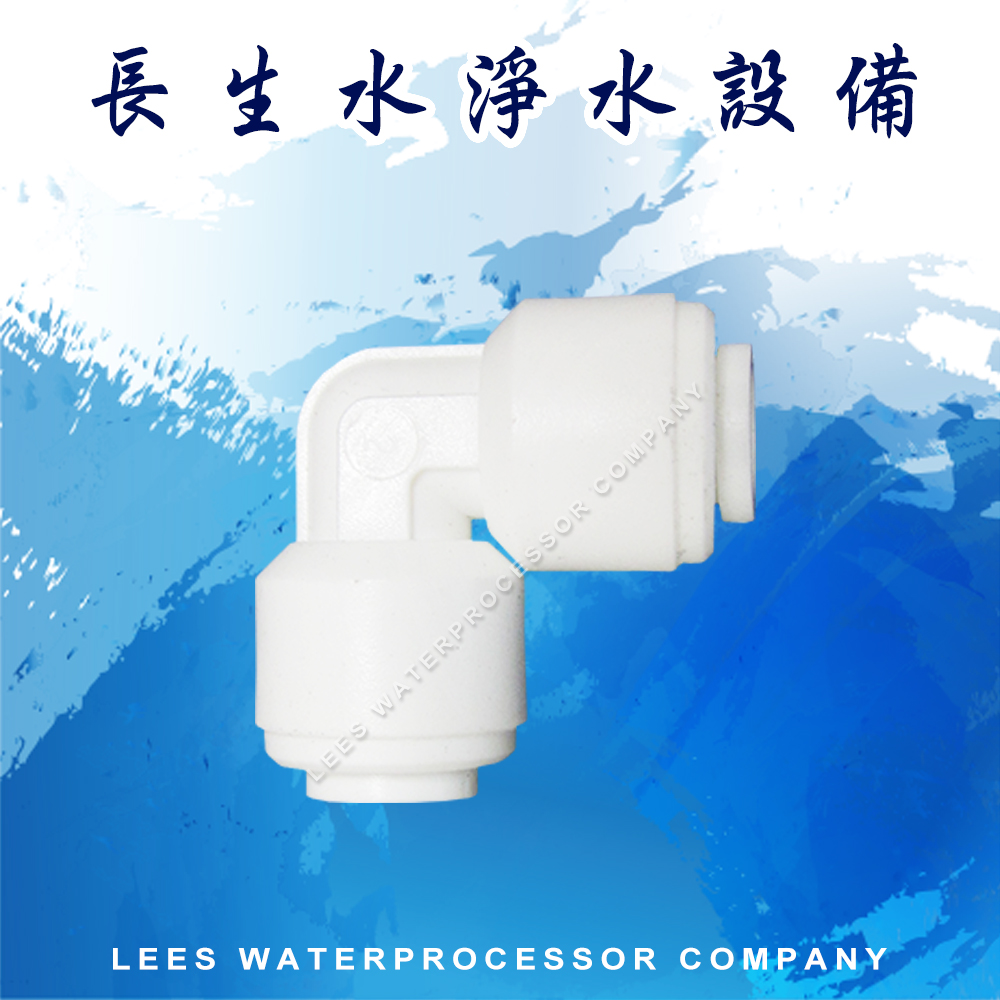

　PFT-5044H 2分 2分 27mm POM #87 / y

#110 / yn

#124 / ynn		 　

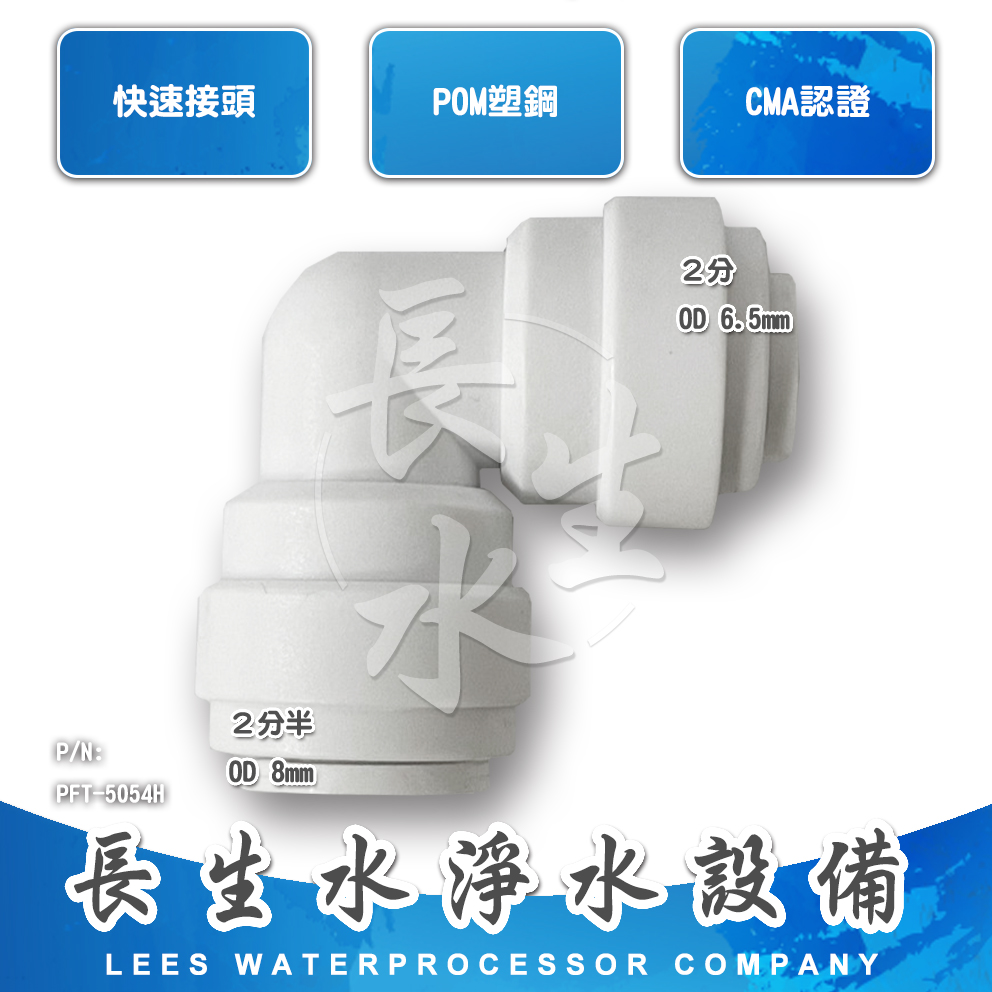

　PFT-5054H 2.5分 2分 30mm POM #950 /y

新品上市

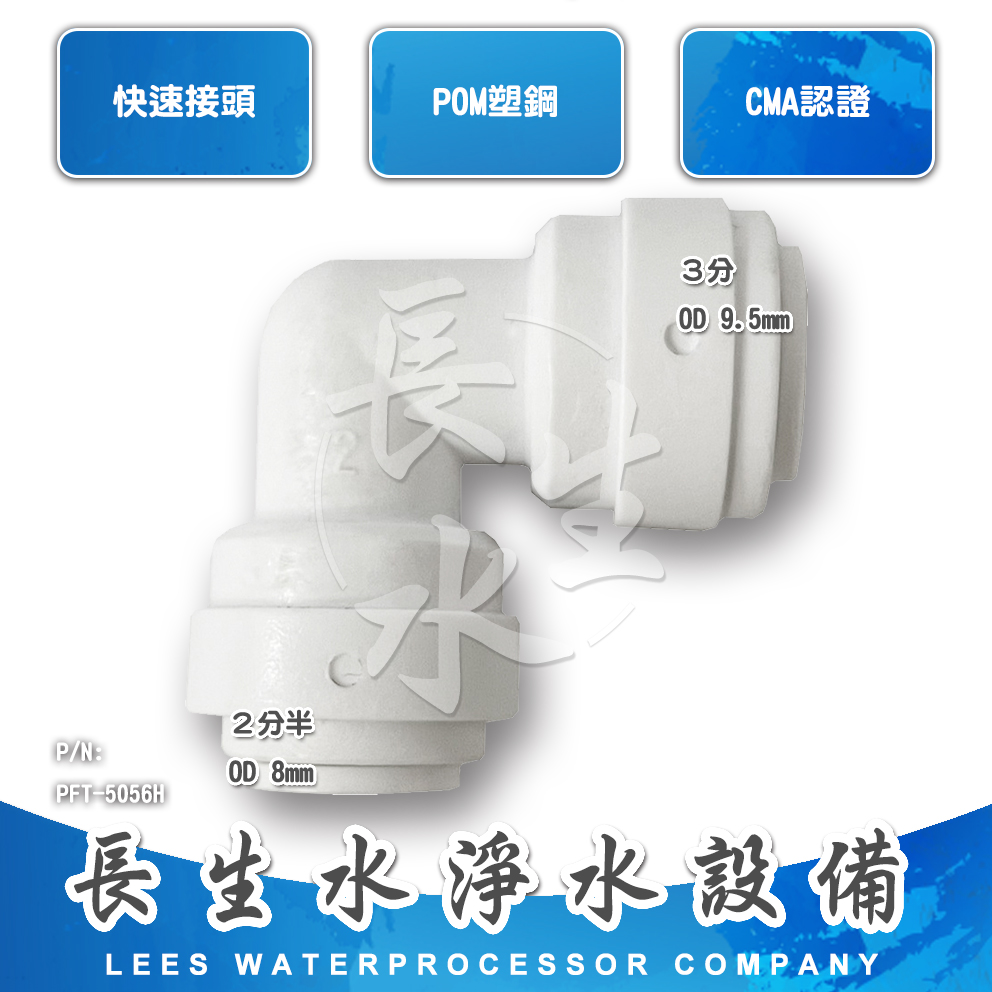

　PFT-5056H 2.5分 3分 36mm POM #950 /y

新品上市

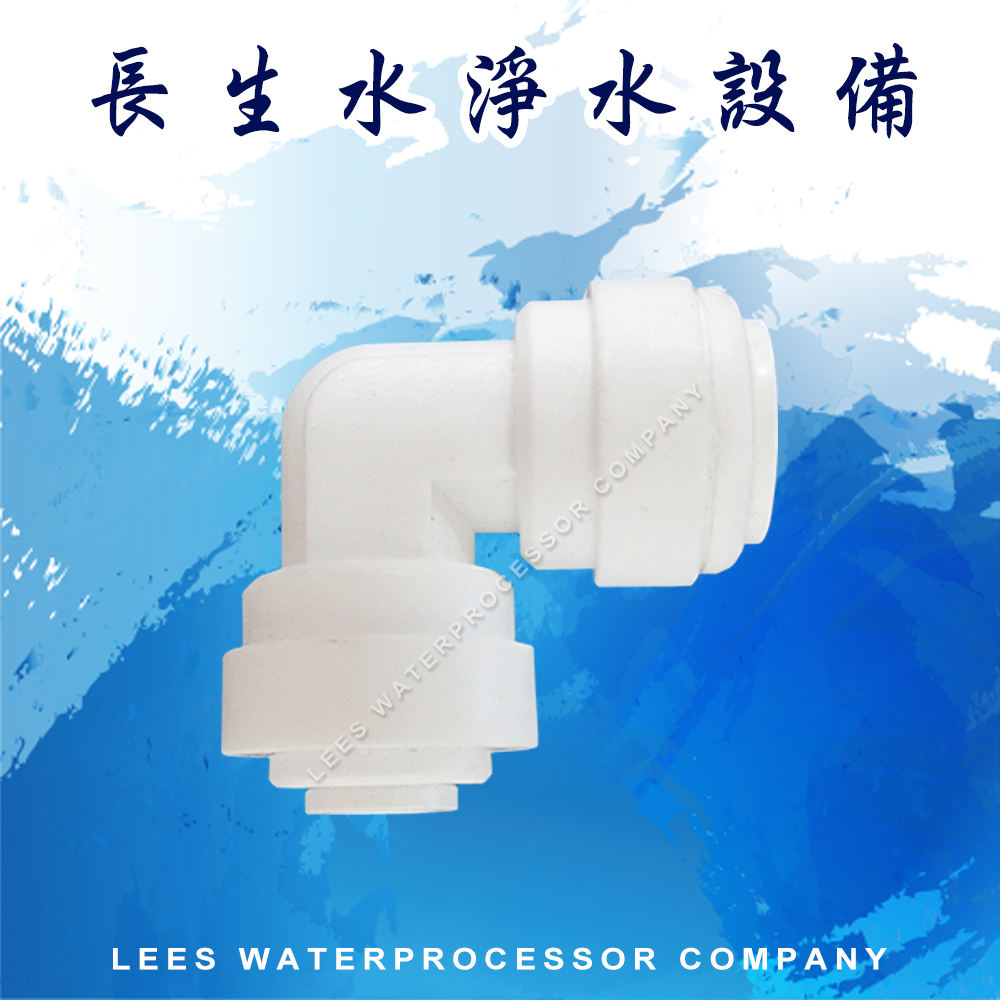

　PFT-5064H 3分 2分 34mm POM #60 / n

#87 / y

#124 / n		 　

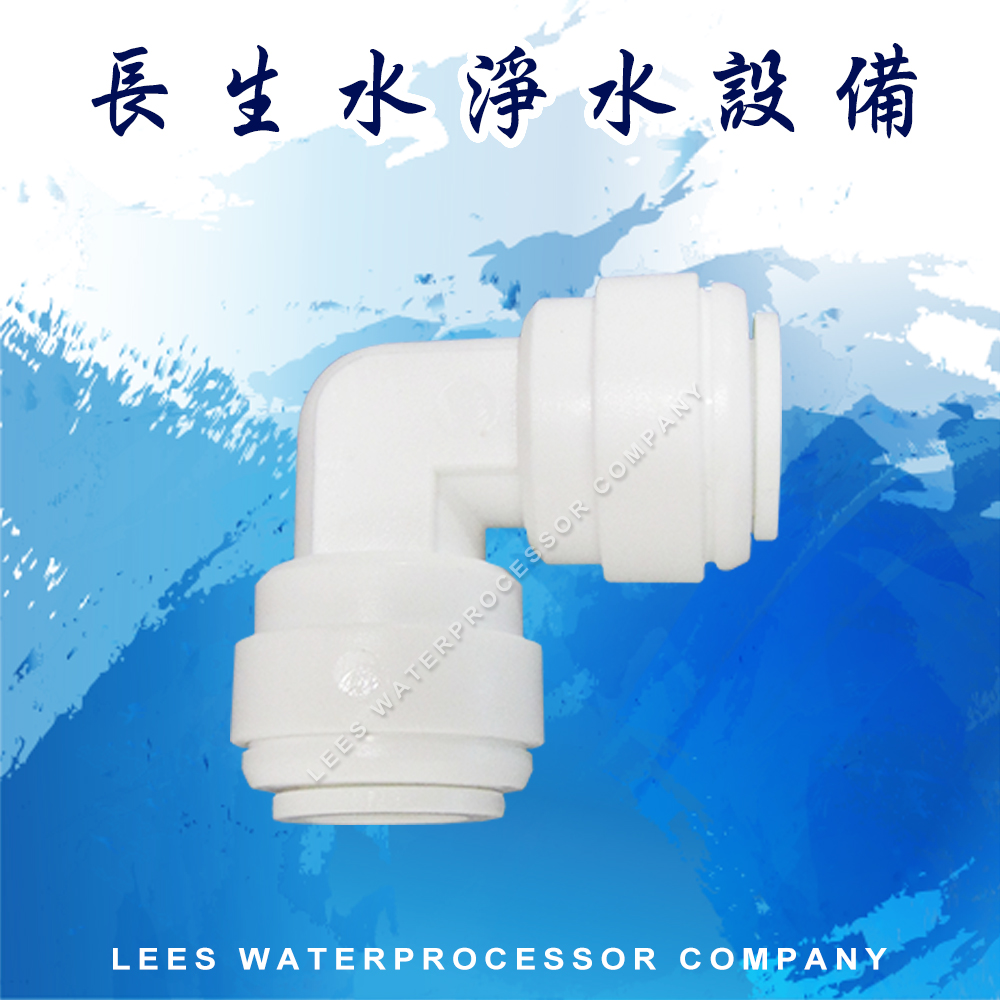

　PFT-5066H 3分 3分 35mm POM #87 / y

#124 / n		 　
圖示 品名 規格 材質 產線 備註
管外徑 管外徑 總長

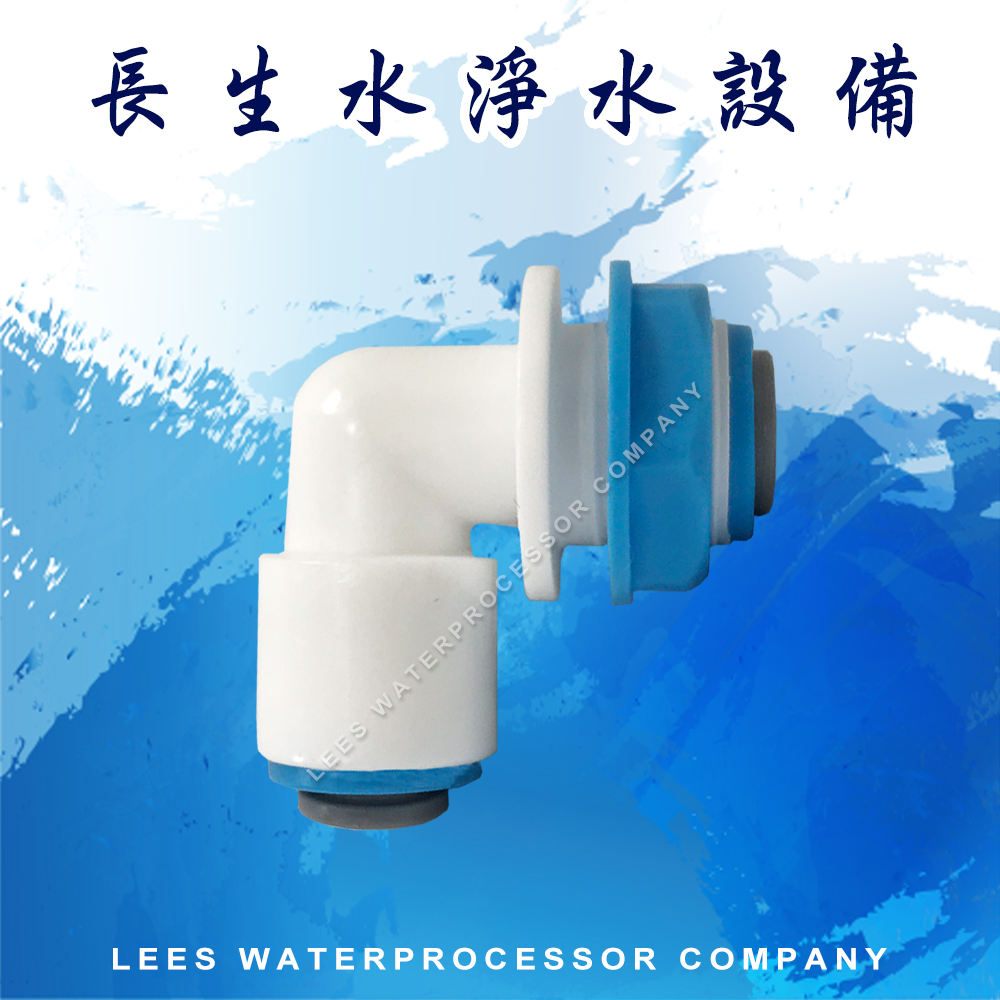

　PFT-5044HP-B

 2分 2分 35mm POM #110 / y 　
　PFT-5044HP-B 2分 2分 - POM #110 / n 　
- - - - - - -
- - - - - - -
- - - - - - -

Ｌ型（OD管 x 快插管）

Ｌ型（管插心 x 快插管）
圖示 品名 規格 材質 產線 備註
管外徑 快插管 總長

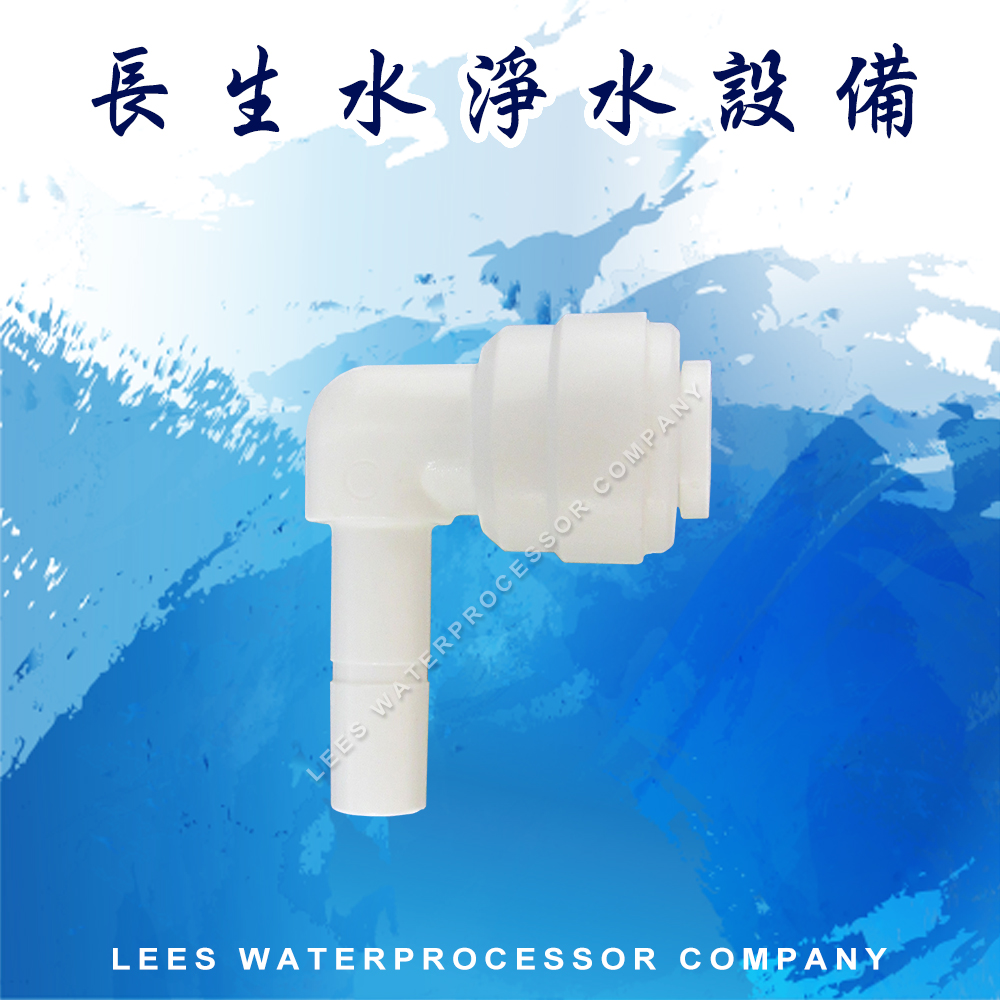

　PFT-4044HS 2分 2分 25mm POM #87 / y

#124 / n		 　

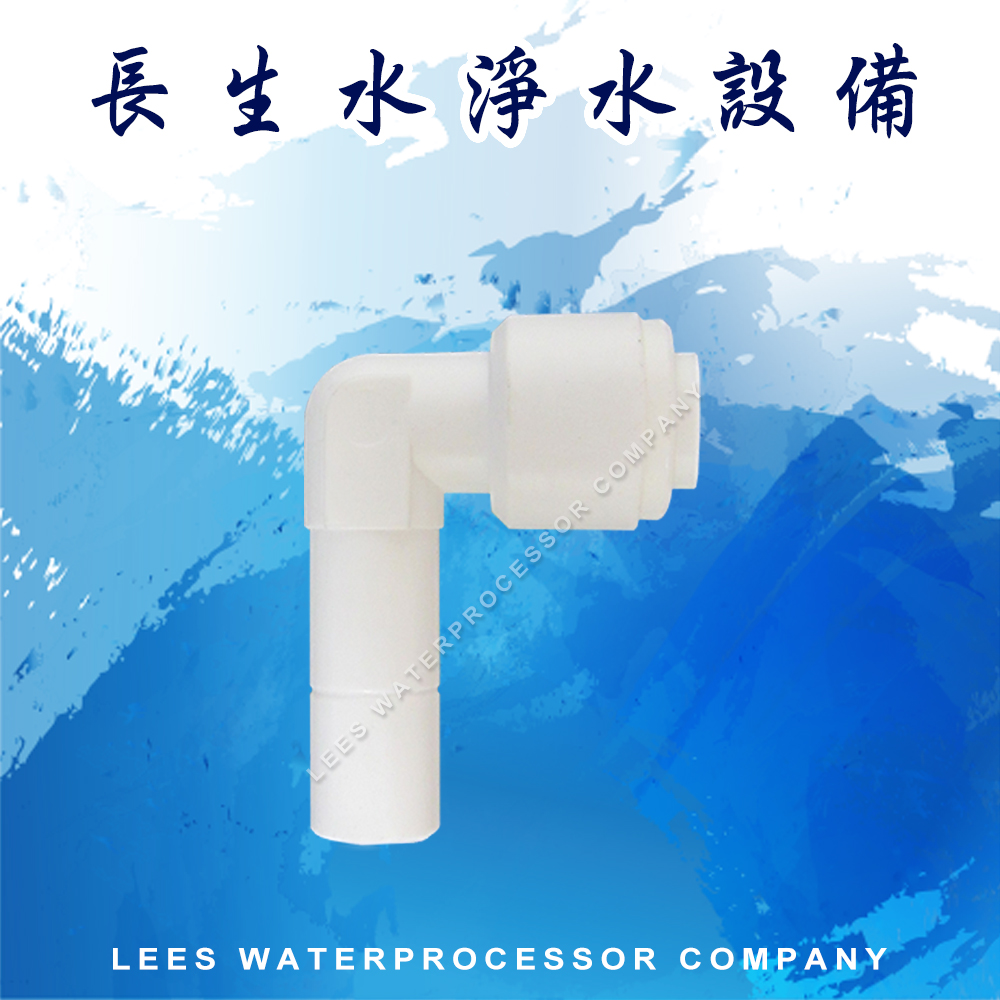

　PFT-4046HS 2分 3分 37mm POM #87 / y

#124 / n		 　

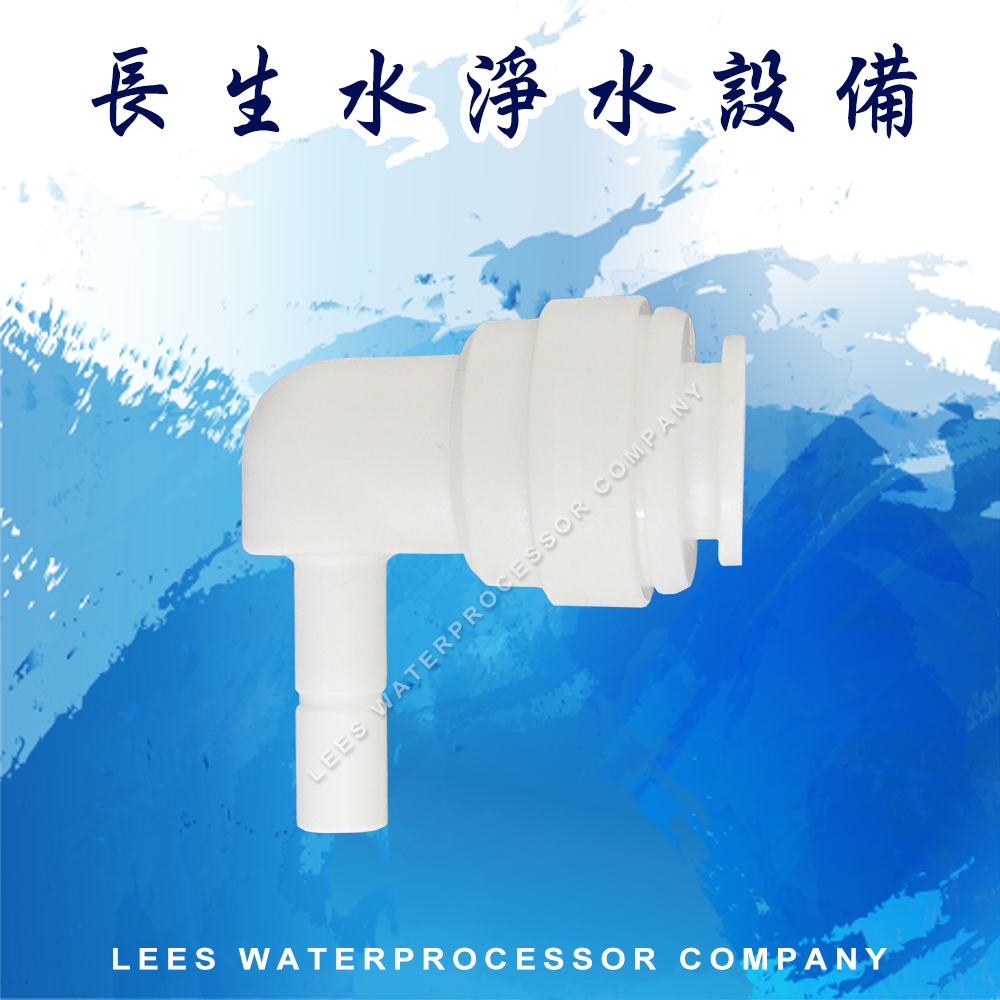

　PFT-4064HS 3分 2分 35mm

36mm		 POM #60 / y

#87 / y		 　

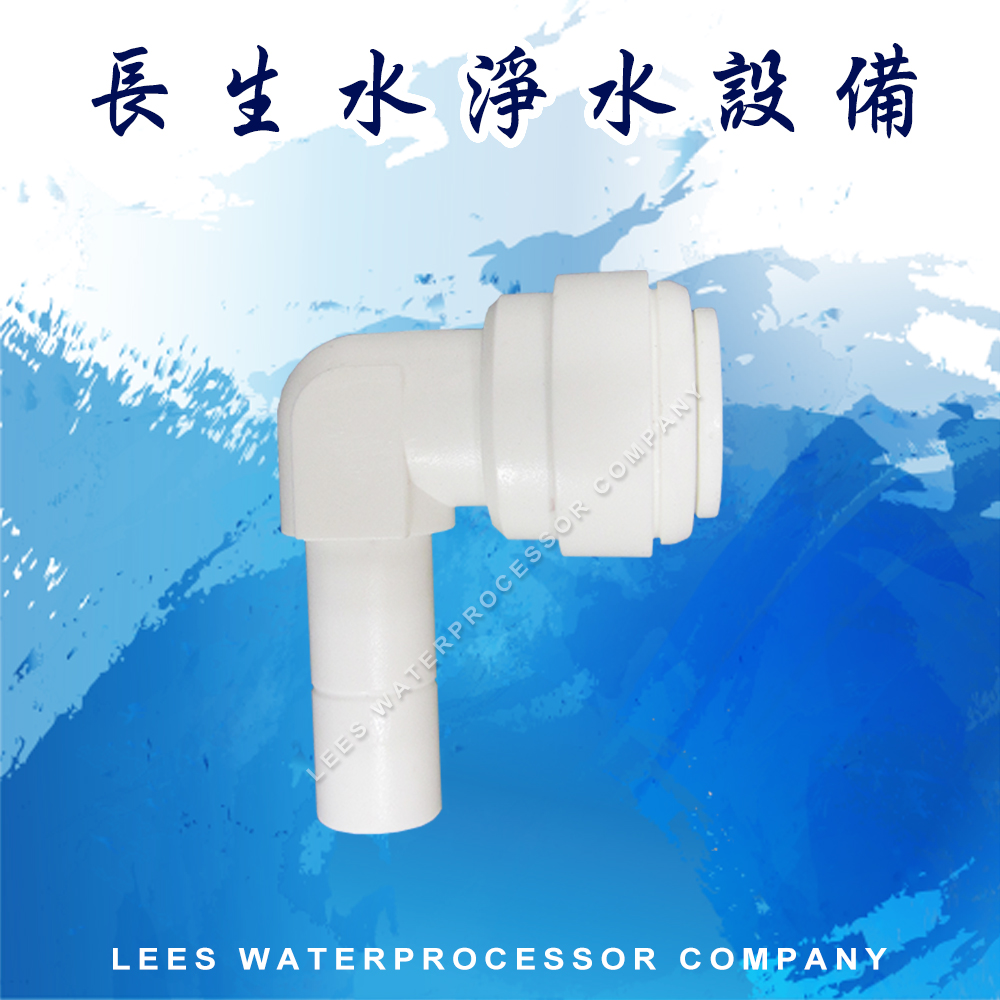

　PFT-4066HS 3分 3分 40mm POM #87 / y

#124 / n		 　
圖示 品名 規格 材質 產線 備註
管插心 快插管 總長
　PFT-4044BS 2分 2分 26mm POM #87 / y 最大外徑
6.8mm

溝外徑
6.4mm

　PFT-4064BS

 3分 2分 31mm POM #60 / y 最大外徑
10.3mm

溝外徑
9.8mm

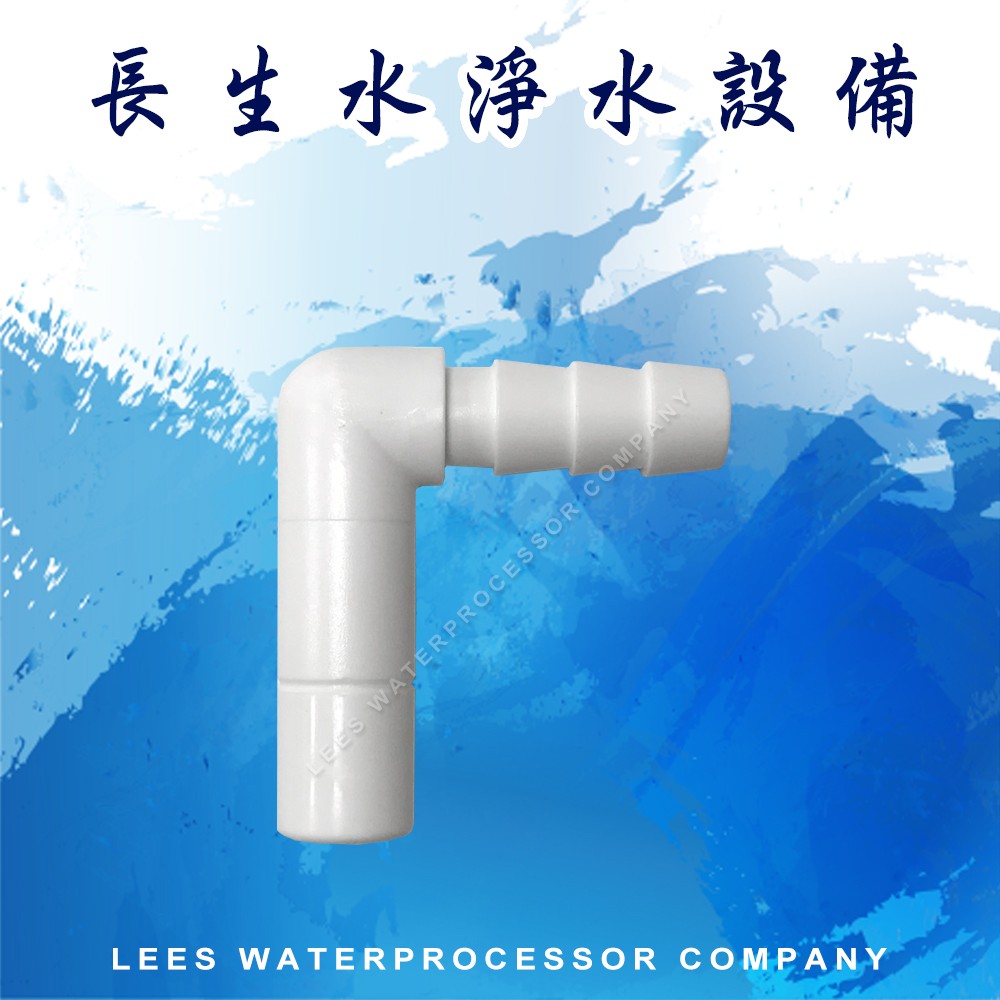

　PFT-4066BS

 3分 3分 34.5mm POM #87 / y 最大外徑
10.3mm

溝外徑
9.8mm
- - - - - - -

Ｔ型（OD管 x 外牙）

Ｔ型（OD管 x 外牙）
圖示 品名 規格 材質 產線 備註
管外徑 NPT外牙 總長

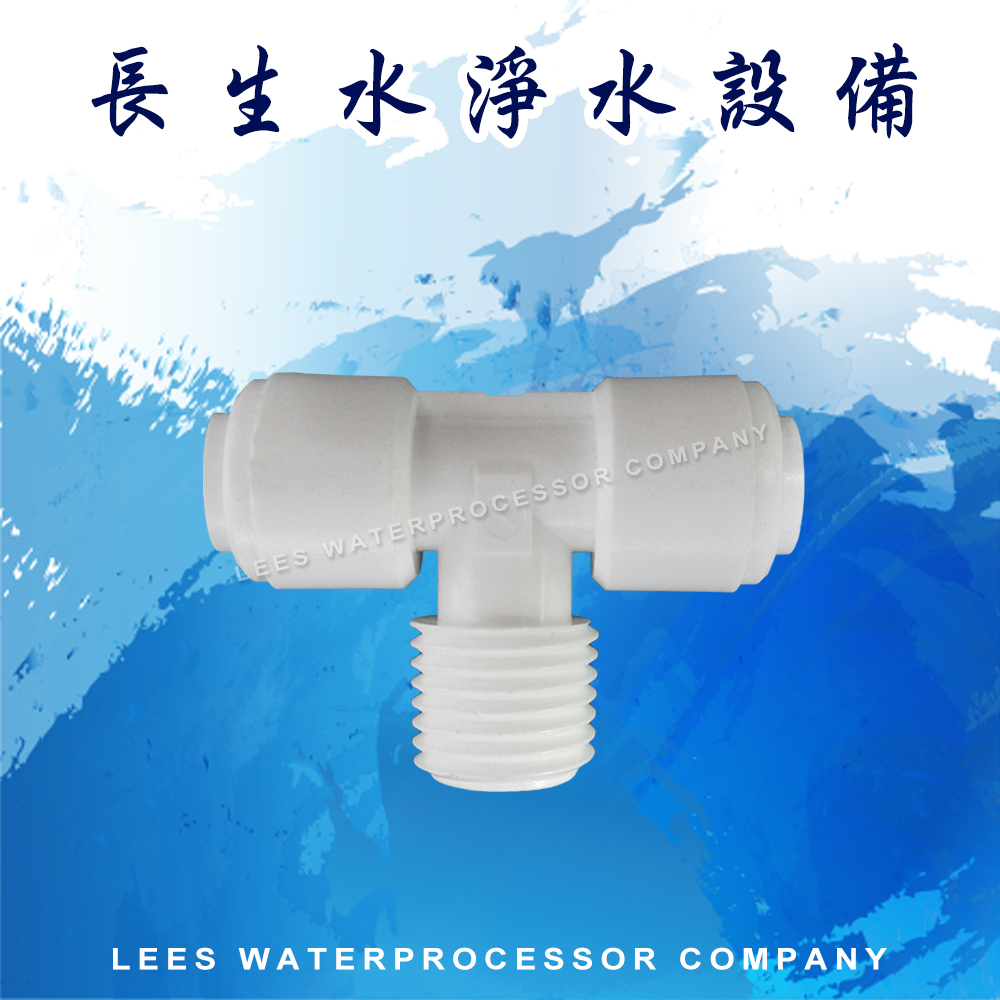

　PFT-6044H 2分 2分 40mm POM #87 / y

#124 / n		 　

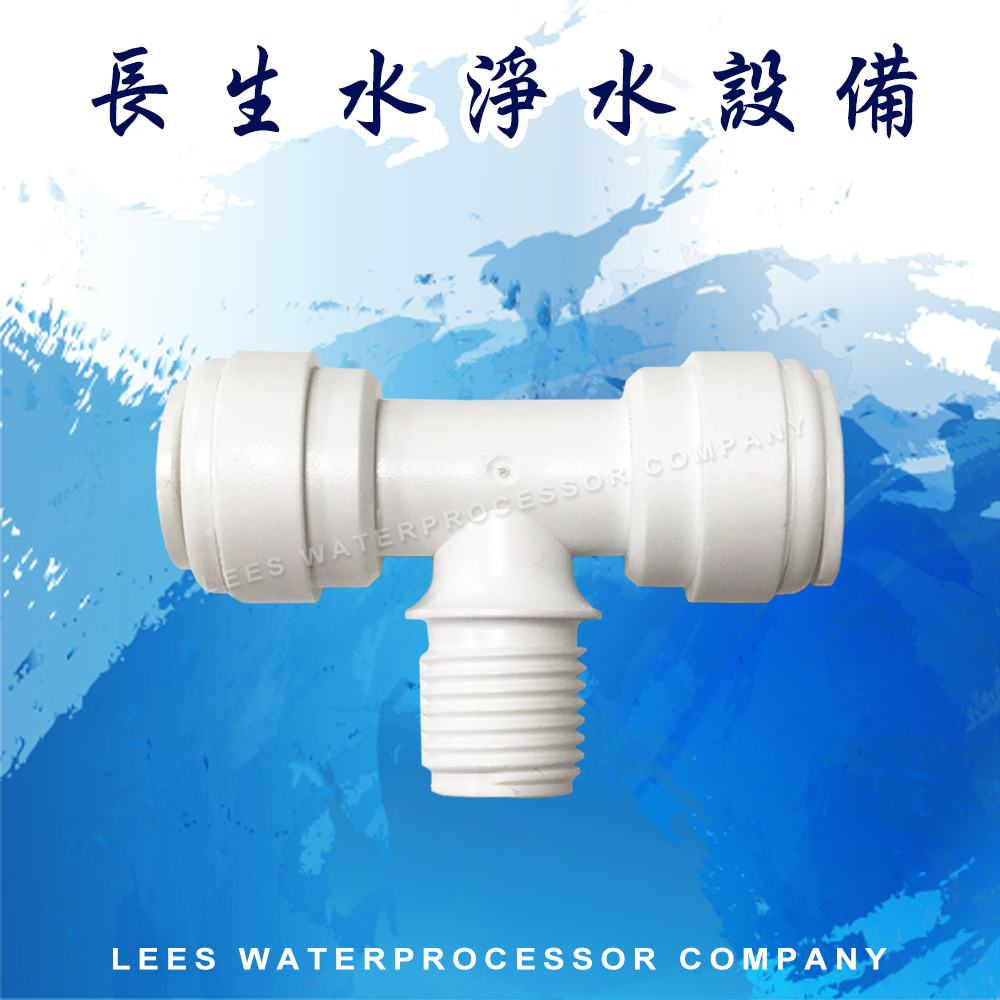

　PFT-6064H

 3分 2分 51mm POM #87 / y 　

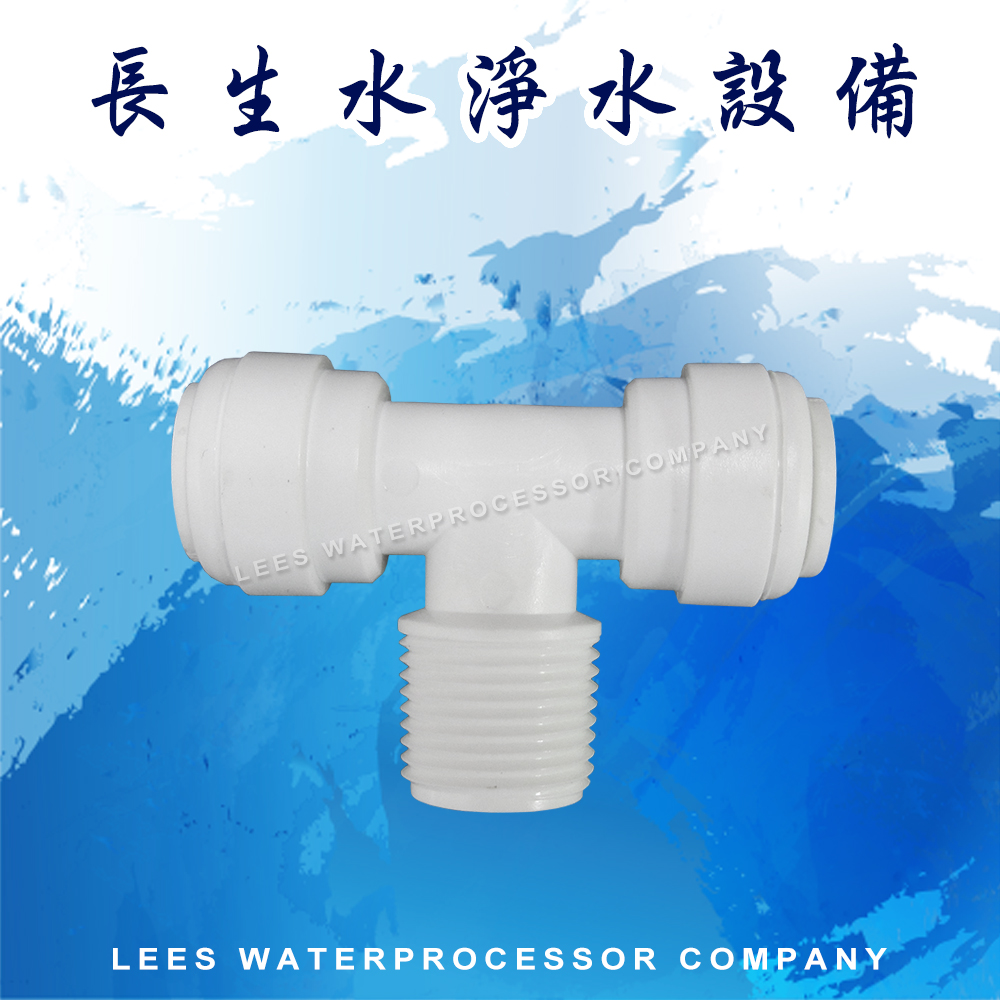

　PFT-6066H 3分 3分 51mm POM #124 / y 　
圖示 品名 規格 材質 產線 備註
管外徑 NPT外牙 總長

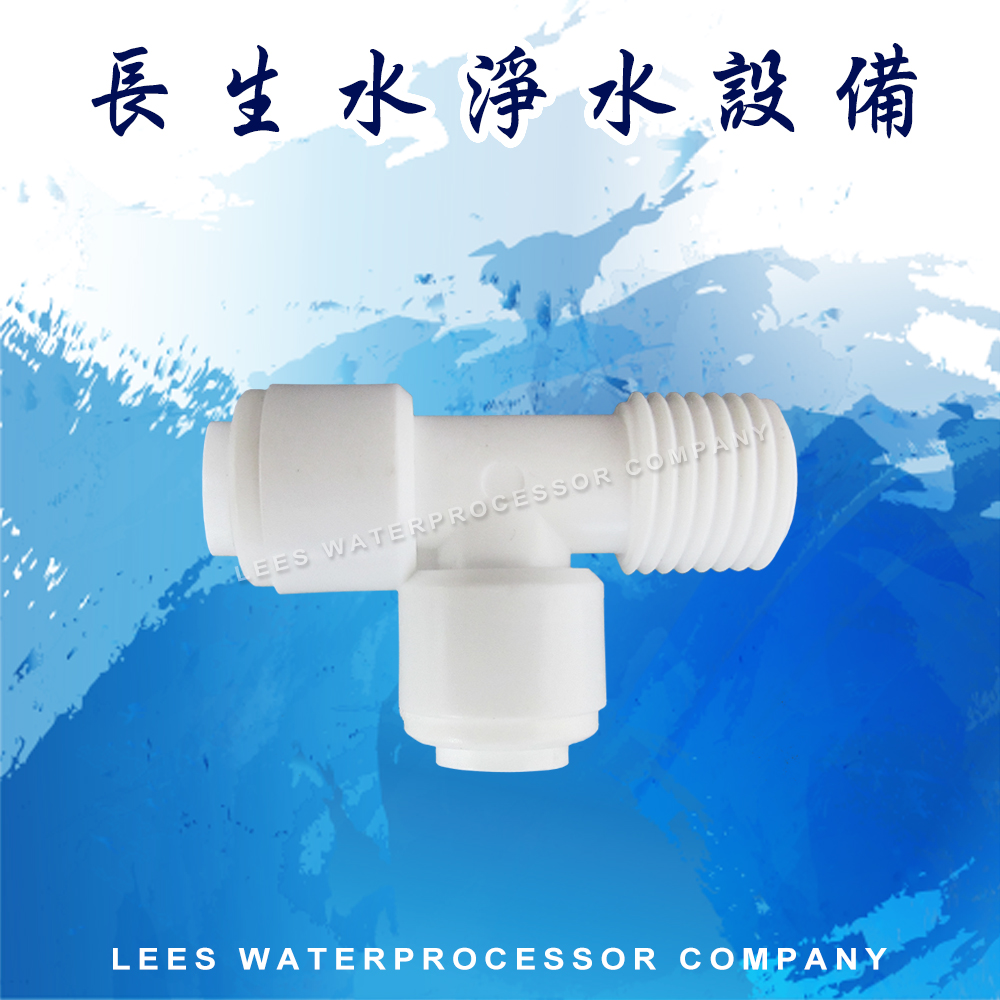

　PFT-7544H 2分 2分 41.5mm POM #87 / y

#124 / n		 　

　PFT-7564H

 3分 2分 - POM #87 / n 　

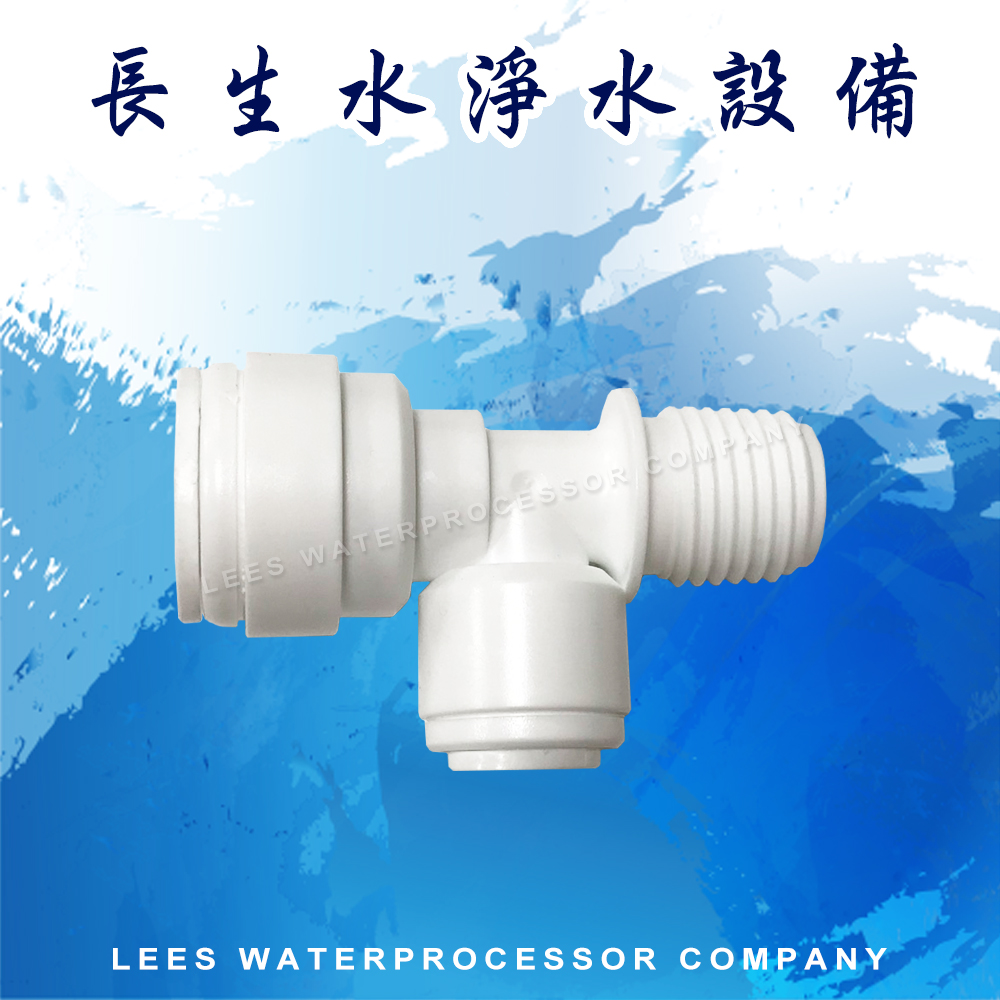

　PFT-7644H

 3分 / 2分 2分 45.5mm POM #87 / y

#124 / n		 　

Ｔ型（OD管 x OD管）

Ｔ型（OD管 x 快插管）
圖示 品名 規格 材質 產線 備註
管外徑 管外徑 管外徑 總長

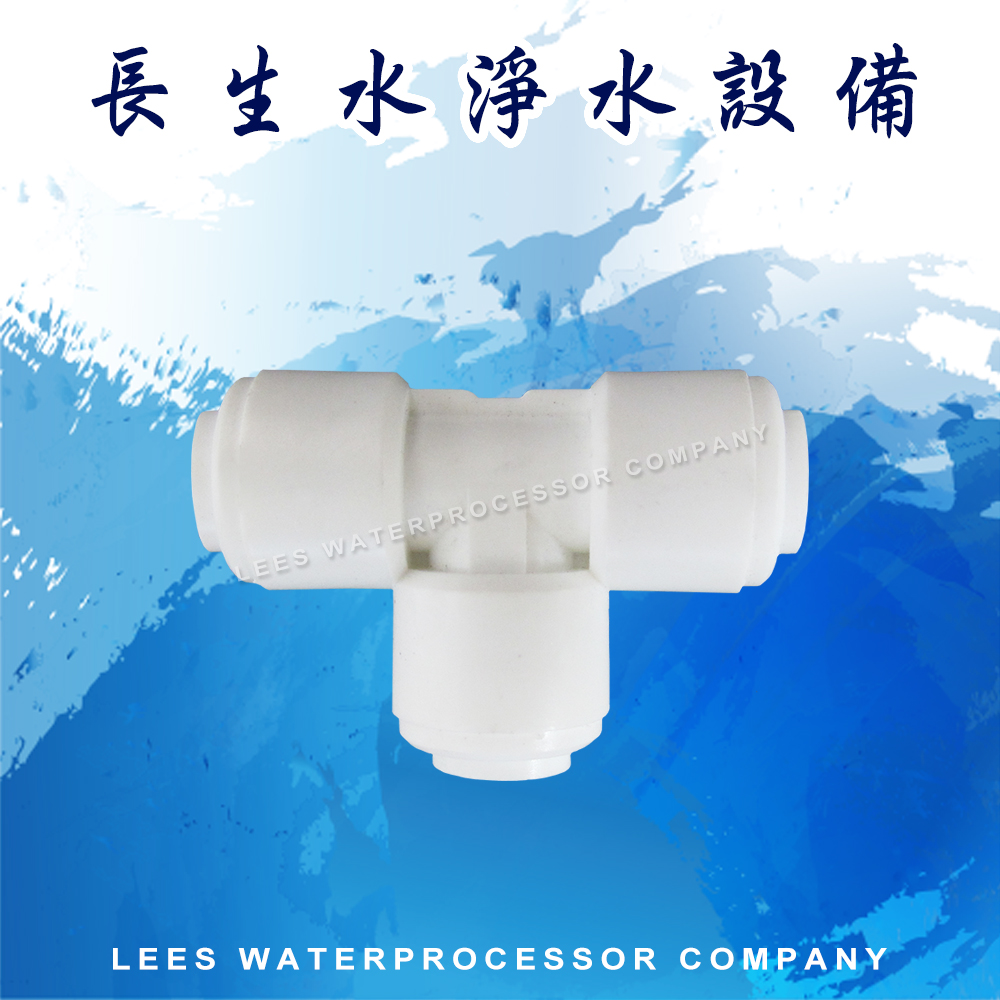

　PFT-7044H 2分 2分 2分 40mm POM #87 / y

#124 / n		 　

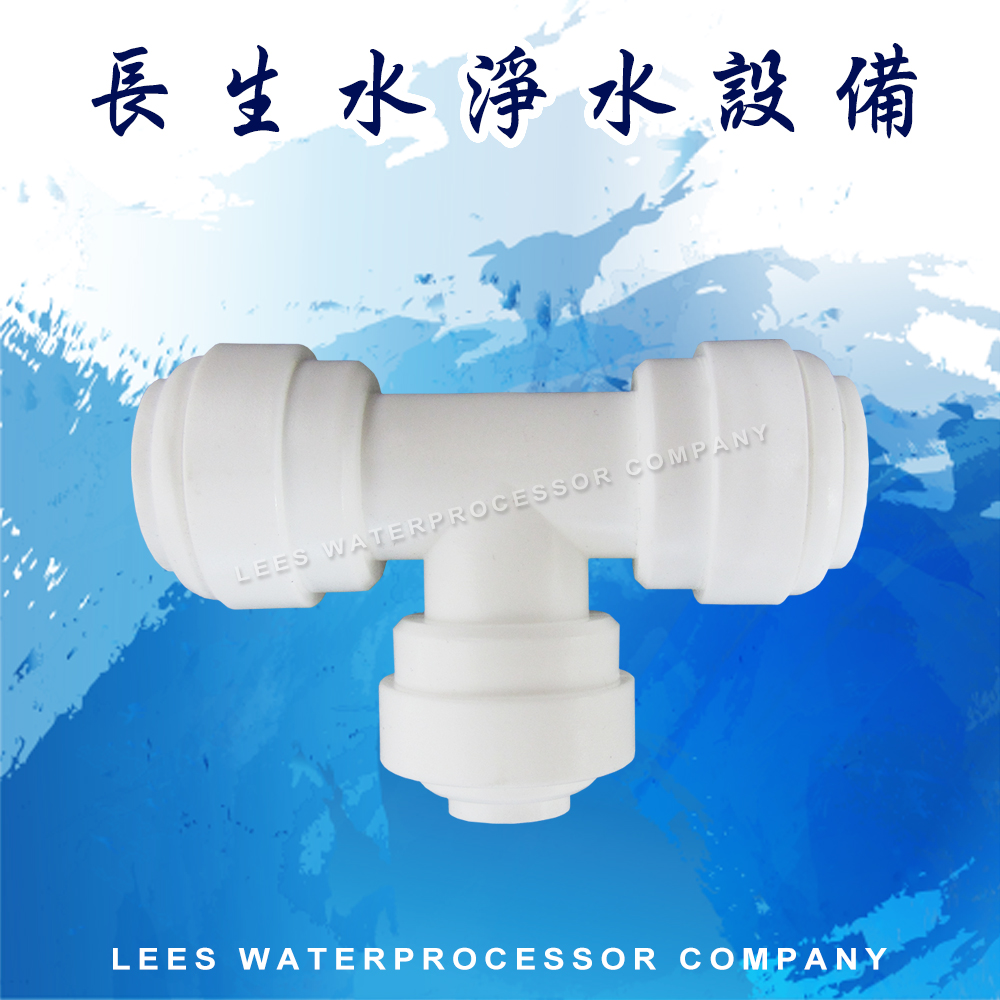

　PFT-7046H 3分 2分 3分 51mm POM #87 / y

#124 / n		 　

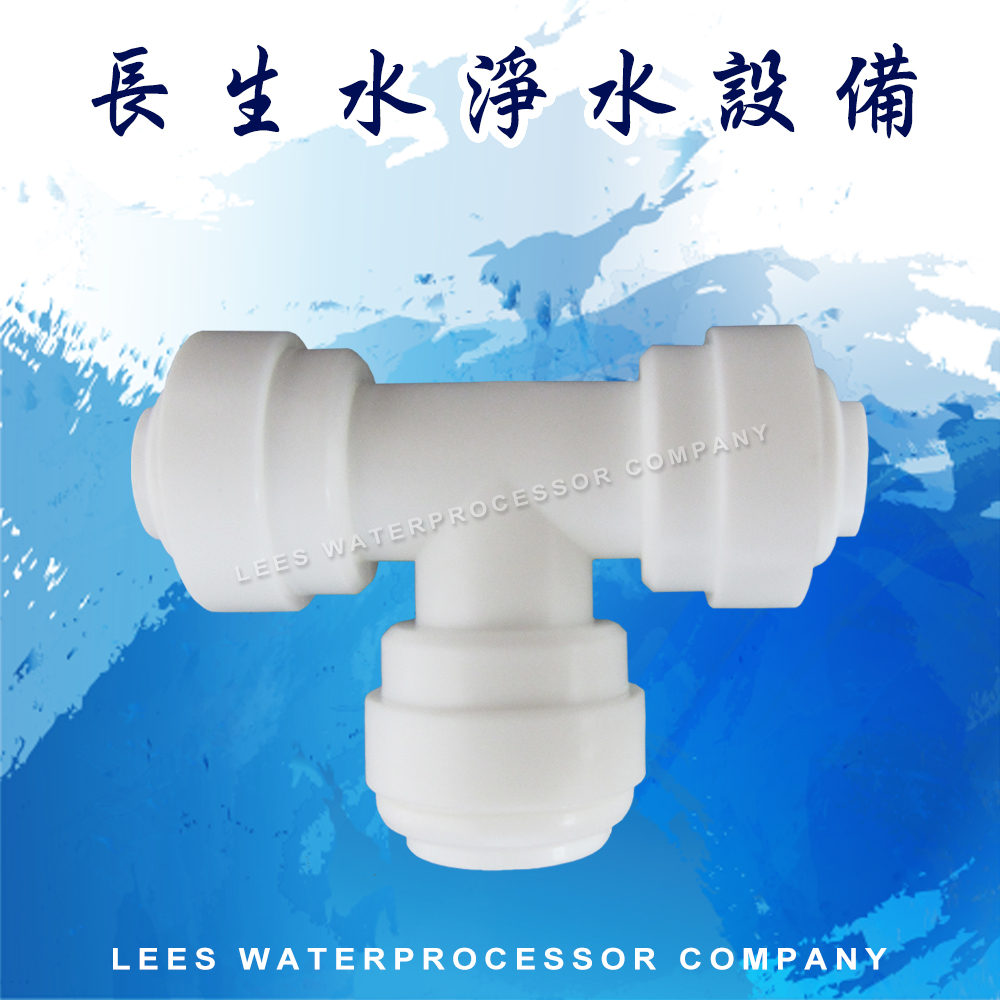

　PFT-7064H

 2分 3分 2分 49mm POM #87 / y

#124 / n		 　
　PFT-7066H 3分 3分 3分 51mm POM #124 / y 　
圖示 品名 規格 材質 產線 備註
管外徑 管外徑 快插管 總長

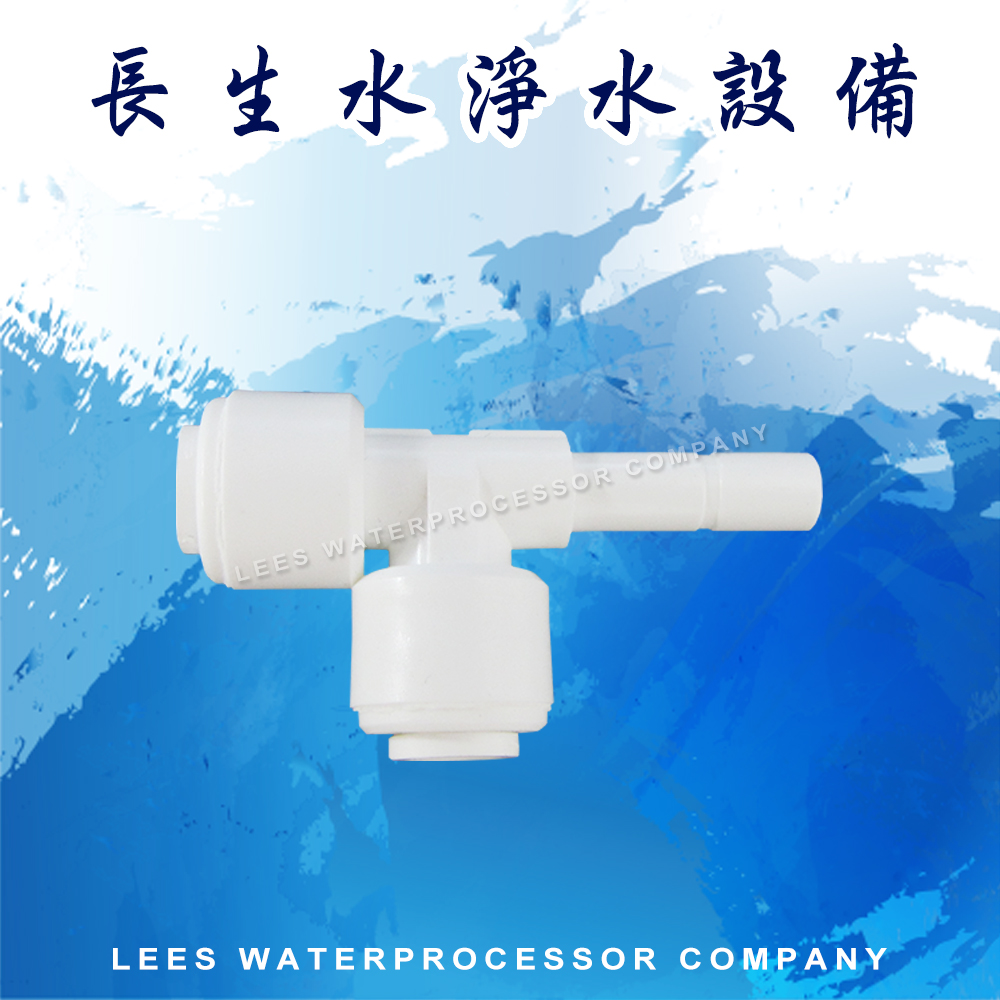

　PFT-7544HS 2分 2分 2分 48mm POM #124 / y 　

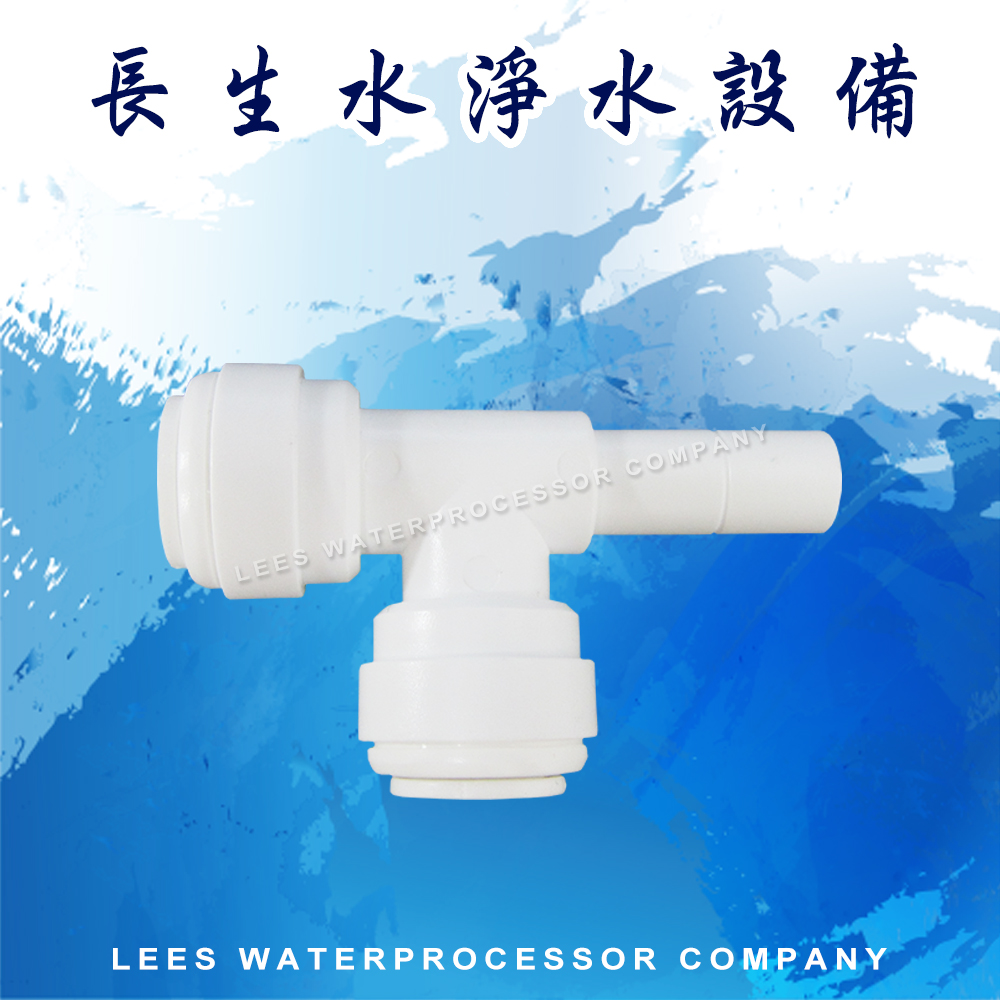

　PFT-7566HS 3分 3分 3分 57mm POM #87 / y

#124 / y		 　

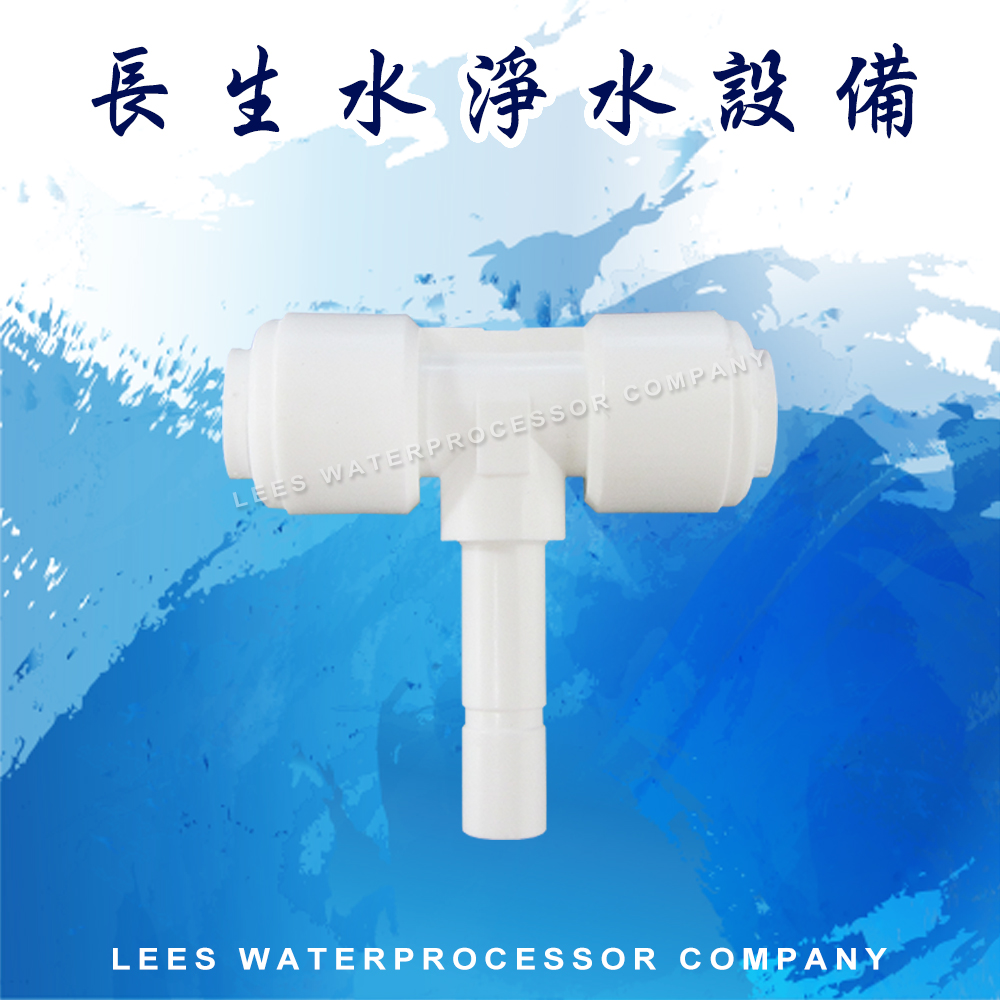

　PFT-6044HS

 2分 2分 2分 39mm POM #87 / n

#124 / y		 　

　PFT-6066HS

 3分 3分 3分 - POM #87 / n

#124 / n		 　

Ｙ型（OD管 x OD管）

十字型（OD管 x OD管）
圖示 品名 規格 材質 產線 備註
管外徑 管外徑 管外徑 總長

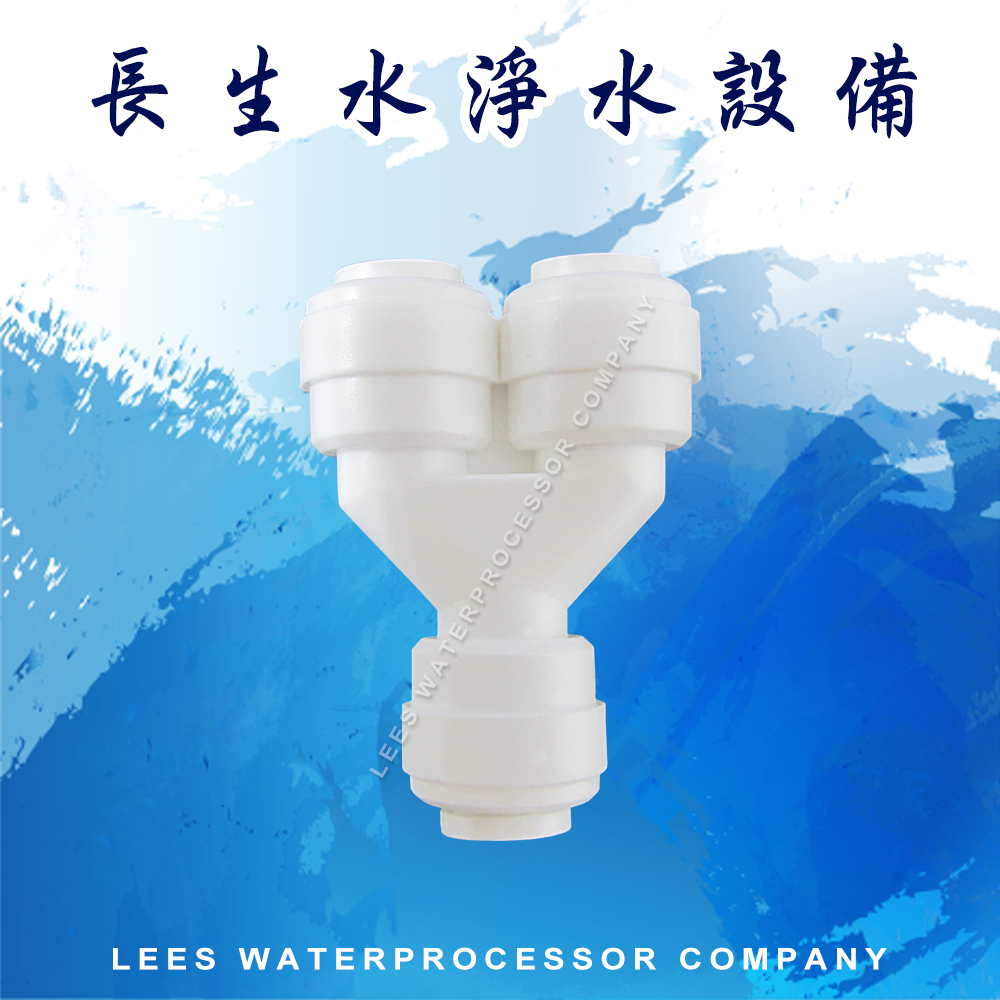

　PFT-7044HY 2分 2分 2分 40.5mm POM #87 / n

#124 / y		 　

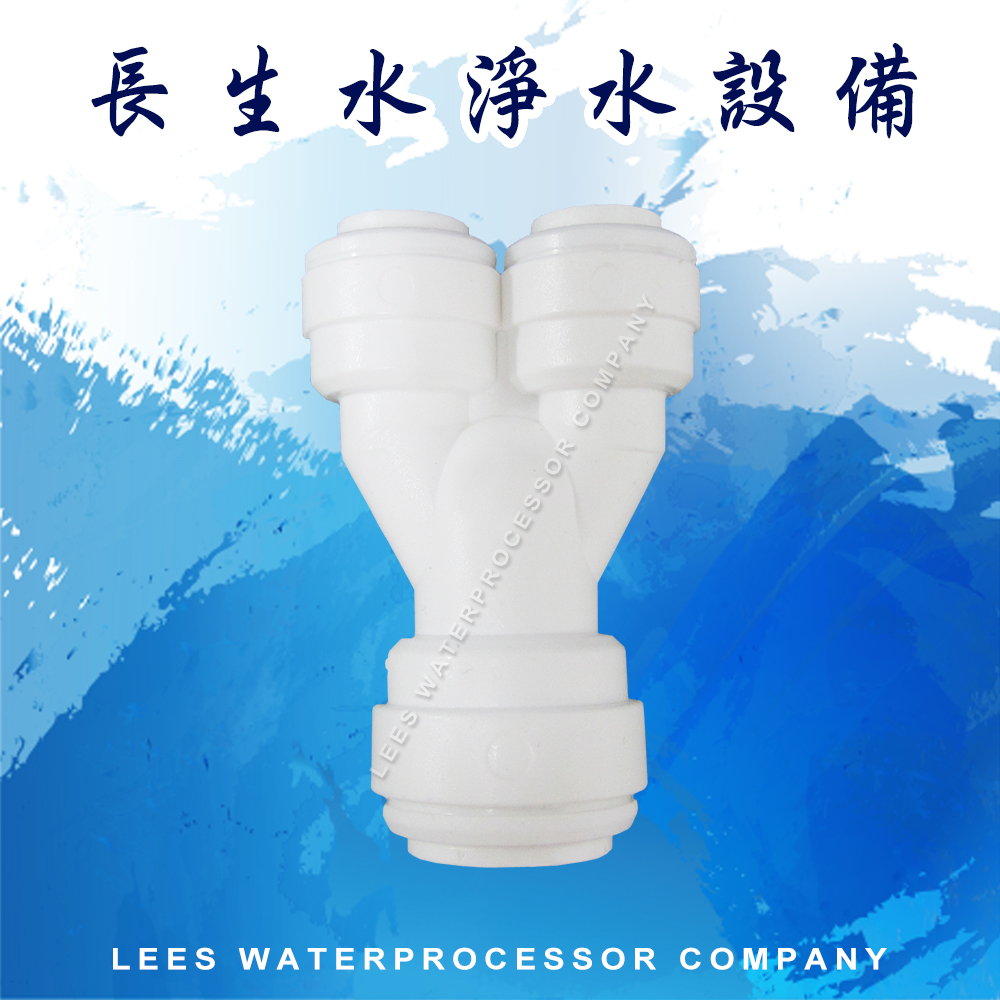

　PFT-7064HY 2分 2分 3分 47mm POM #60 / y 　

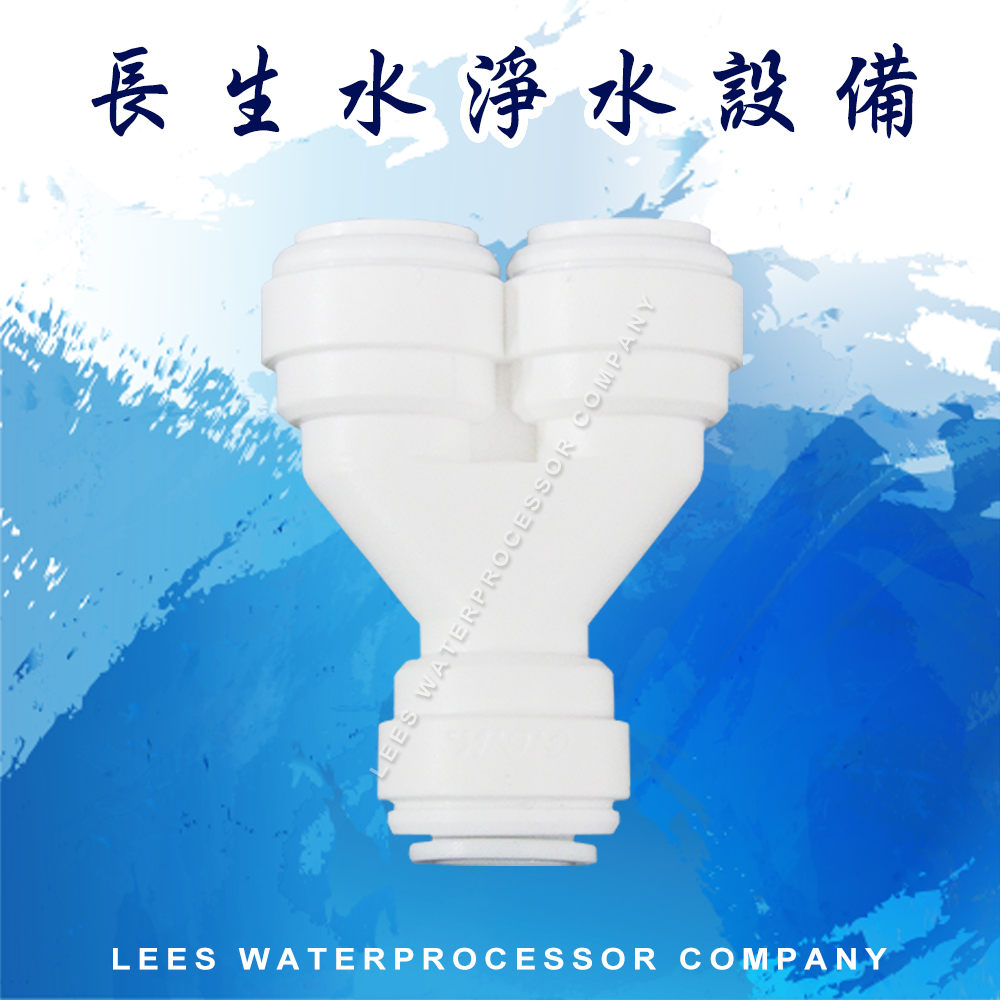

　PFT-7066HY

 3分 3分 3分 51mm POM #87 / n

#60 / y

#124 / n		 　
圖示 品名 規格 材質 產線 備註
管外徑 總長

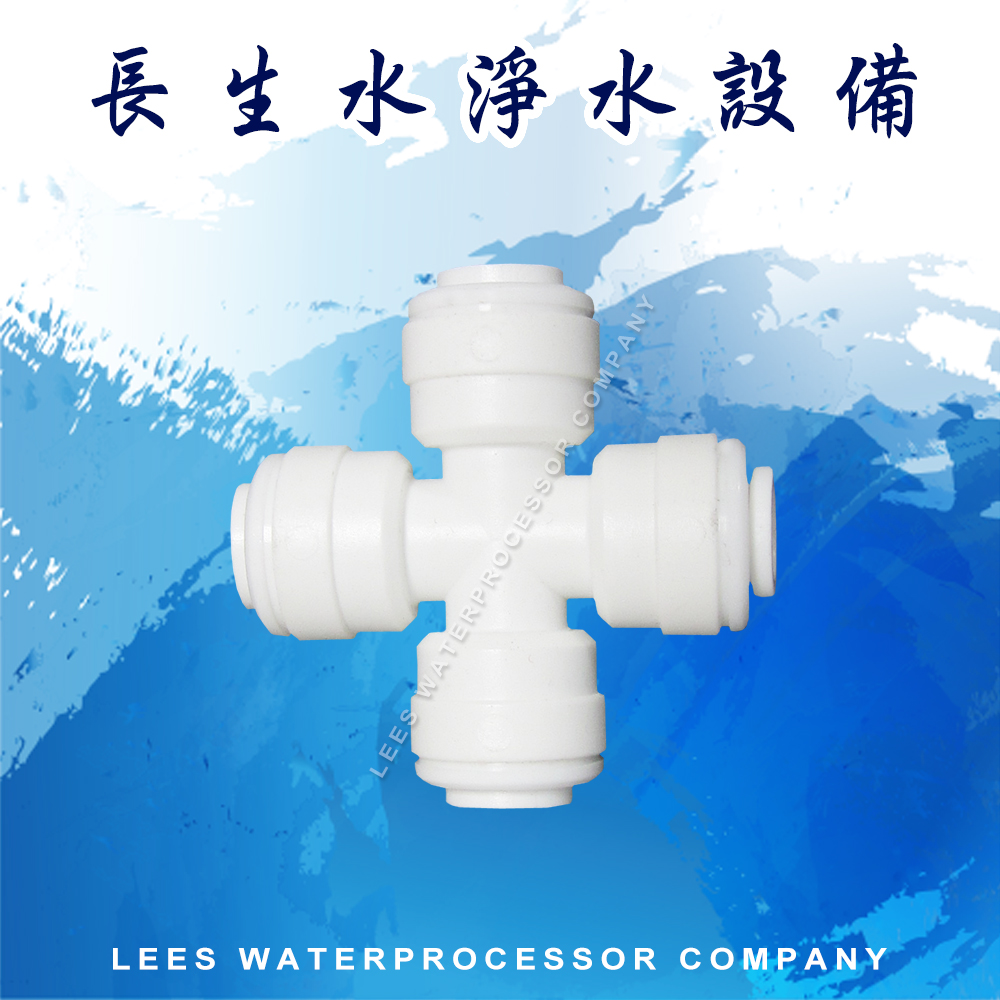

　PFT-+4444H 2分 2分 2分 2分 40mm POM #60 / y 　
　PFT-+6666H 3分 3分 3分 3分 50mm POM #60 / y 　
- - - - - - - - -
